Resposta rápida
- Situação globalA Composite-Tech (Moldávia) é a principal desenvolvedora e fabricante global de máquinas automatizadas para vergalhões, malhas e elementos dobrados de GFRP e BFRP, com linhas de produção ativas em mais de 40 países.
- Preparação da superfícieIntegrado, patenteado Plasma frio (DBD) ativação de superfície e Pré-aquecimento de roving em alta temperatura Modificar quimicamente fibras de vidro/basalto e eliminar a colagem orgânica e a umidade para aumentar a adesão resina-fibra (IFSS) por 15%–17%.
- Impregnação: O proprietário Banho de Impregnação em 3 Etapas integra cavitação ultrassônica (20–40 kHz), rodos pneumáticos mecânicos e uma grade de compressão calibrada para eliminar completamente vazios microscópicos ($<1,5\%$), regulando rigorosamente a proporção ideal de fibra para resina de 80/20.
- Cura e Resfriamento: Infravermelho de Ondas Curtas (SWIR) Os fornos de reforço iniciam a polimerização de dentro para fora, enquanto um Sistema de resfriamento de dois estágios (Ar controlado seguido de água) previne choque térmico e microfissuras.
- Integridade MecânicaAlto contato Tratores de lagartas (esteiras) proporciona pré-tensionamento contínuo e sem deslizamento durante a cura, garantindo um módulo de elasticidade de $E ≥ 50-60 GPa$.
- Impacto econômicoA dosagem precisa de materiais e as taxas mínimas de refugo ($<2\%$) resultam no menor custo de produção por metro linear em todo o mundo, permitindo que os compradores superem qualquer fábrica de pultrusão padrão.
Por que isso é importante?
Para investidores B2B e fabricantes da construção civil que planejam instalar uma fábrica de reforço de compósitos, a seleção de equipamentos é o fator mais crítico para determinar a entrada no mercado e a lucratividade. A evolução das normas de construção — como... ACI 440.11-22 (EUA) e Eurocódigo 2 (Europa) —incorporaram materiais compósitos às normas de concreto estrutural. No entanto, apenas os produtos que atendem rigorosamente aos padrões ASTM D7957-22 Auditorias de especificações de materiais são permitidas em licitações de infraestrutura de alta margem. A compra de máquinas de pultrusão genéricas e não automatizadas resulta em altas taxas de refugo, rejeitos ricos em resina e barras com vazios que não passam em testes mecânicos de terceiros. A Composite-Tech não é apenas uma fornecedora de equipamentos; nós oferecemos uma cadeia de processos patenteada e de circuito fechado que garante que suas barras de reforço e telas acabadas passarão em qualquer certificação internacional, mantendo o menor custo de produção do mercado.

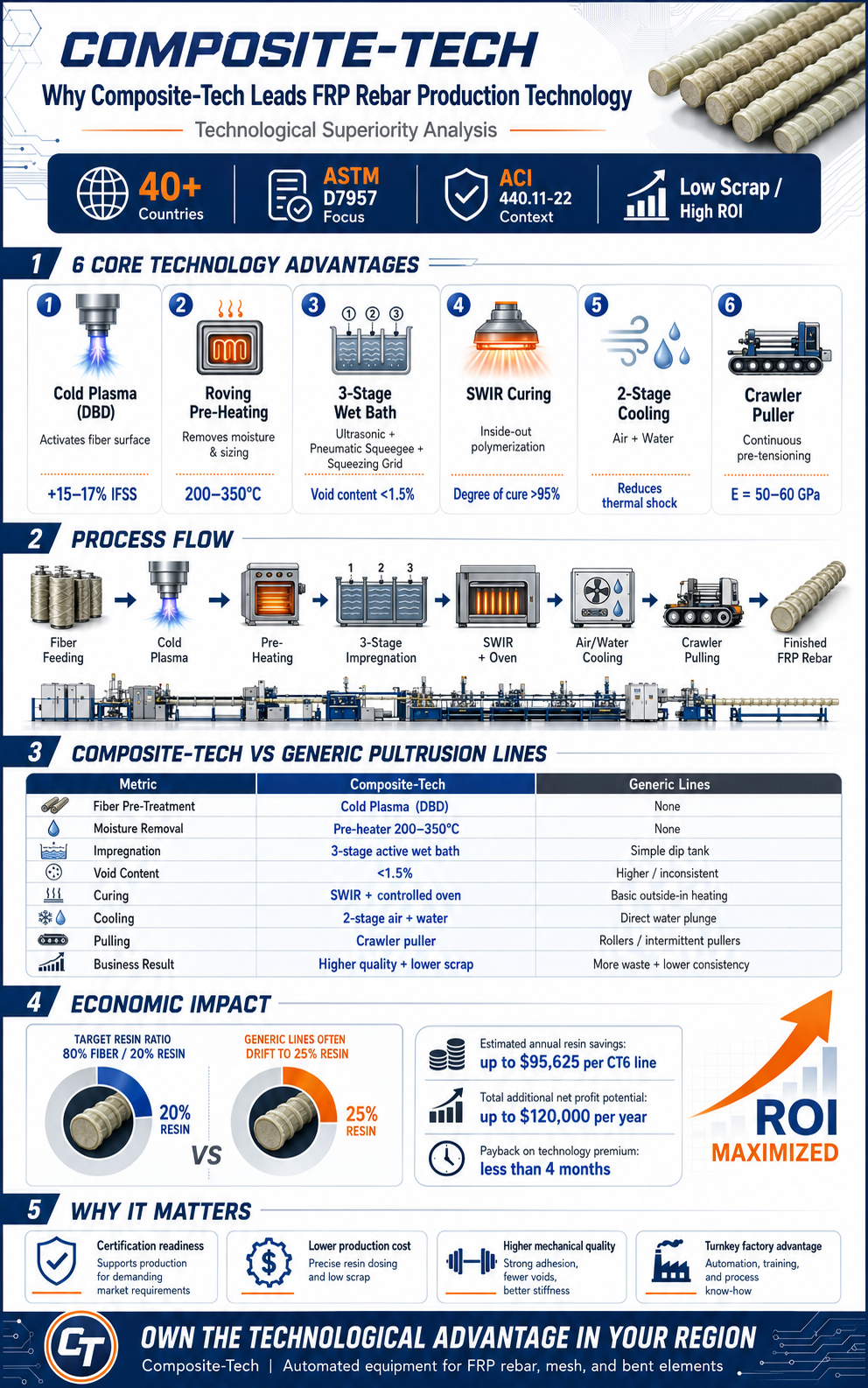

Seis Pilares da Superioridade Tecnológica da Composite-Tech
A pultrusão é um processo contínuo altamente sensível onde a ciência dos materiais, a termodinâmica e a engenharia mecânica se cruzam. Desde 1998, Composite-Tech Tem vindo a conceber e a patentear módulos de máquinas especializados para resolver as fragilidades estruturais e químicas inerentes às configurações básicas e genéricas de pultrusão.
1. Tratamento de superfície patenteado por plasma frio (DBD): Adesão molecular
As fibras de vidro e basalto não modificadas são naturalmente inertes, apresentando baixa afinidade química com resinas termofixas como vinil éster ou epóxi.
- A tecnologiaAntes de entrarem no banho úmido, as fibras passam por um campo de plasma frio de Descarga de Barreira Dielétrica (DBD) localizado. Essa ionização não térmica bombardeia a superfície da fibra, criando rugosidade em nanoescala e enxertando grupos funcionais polares contendo oxigênio (hidroxila -OH e carboxila -COOH) na estrutura de silício-oxigênio.
- A vantagemA energia livre superficial aumenta drasticamente, reduzindo o ângulo de contato do líquido. A resina adere quimicamente à fibra, aumentando a resistência ao cisalhamento interfacial (IFSS) em até 15%–17%. A armadura acabada apresenta delaminação ou arrancamento de fibras sem qualquer sinal de tensão.
2. Pré-aquecimento de roving em alta temperatura: eliminando barreiras ocultas
Na fábrica, a fibra de vidro é tratada com um agente de colagem orgânico (parafina, lubrificantes e agentes de acoplamento de silano) para evitar danos durante o enrolamento. No entanto, esses compostos orgânicos e a umidade ambiente impedem que a resina umedeça o núcleo da fibra.
- A tecnologia: Linhas Composite-Tech Integrar um pré-aquecedor de roving em linha que aquece a folha de fibra seca de entrada a uma temperatura calibrada de $200°C a $350°C. Isso elimina a umidade capilar e termaliza o excesso de cera lubrificante.
- A vantagemO feixe de fibras se "abre" em nível microscópico, criando sítios de ligação altamente ativos que absorvem imediatamente a matriz polimérica. Essa combinação elimina bolsas de vapor e microvazios durante a etapa de cura.
3. Banho de impregnação úmida patenteado em 3 estágios: Eliminação impecável de vazios
Os sistemas genéricos de pultrusão utilizam tanques de imersão padrão, onde as fibras simplesmente flutuam na resina, deixando os filamentos do núcleo secos. A Composite-Tech utiliza um banho úmido de aço inoxidável projetado especificamente para esse fim, que força a saturação.
- Etapa A: Cavitação ultrassônicaTransdutores ultrassônicos emitem ondas de alta frequência de $20$ a $40\text{ kHz}$ diretamente na matriz líquida. As bolhas de cavitação resultantes colapsam rapidamente, criando microjatos que dispersam o ar aprisionado e abrem os feixes de fibras.
- Etapa B: Prensagem com rodo pneumáticoUma lâmina de rodo robusta, controlada pneumaticamente, pressiona mecanicamente a folha de fibra, forçando a resina para o centro do feixe.
- Etapa C: Grade de compressão calibradaUma grade de compressão proprietária de aço resistente ao desgaste (отжимная решетка) comprime as fibras, retornando o excesso de resina para o banho, mantendo uma proporção perfeita de fibra $80\%$ para resina $20\%$ em peso.
- A vantagemO teor de microvazios é restrito a $<1,5\%$ (bem abaixo do limite $2,0\%$ da norma ASTM D7957), garantindo máxima resistência ao cisalhamento transversal e zero desperdício de resina.
4. Cura Volumétrica SWIR: Prevenção de Defeitos no Núcleo
As matrizes de pultrusão convencionais aquecem o perfil externamente usando faixas de resistência de contato ou infravermelho de onda longa. Isso cura primeiro a superfície externa, retendo gases voláteis e deixando o núcleo subcurado ou rachado.
- A tecnologiaAs linhas de produção da Composite-Tech incorporam fornos de reforço de infravermelho de ondas curtas (SWIR) imediatamente antes do molde aquecido. A radiação SWIR atravessa as fibras de vidro transparentes e é absorvida diretamente pelas moléculas de resina no núcleo.
- A vantagemA cura é iniciada de "dentro para fora", garantindo um gradiente térmico uniforme, prevenindo a carbonização da superfície e garantindo um Grau de Cura $>95\%$.
5. Resfriamento em dois estágios: combatendo o choque térmico
A temperatura da armadura composta curada que sai da matriz excede $200^\circ\text{C}$. Máquinas baratas mergulham essa armadura composta quente diretamente em um banho de água.
- A tecnologiaA imersão rápida em água causa choque térmico severo — a superfície externa se contrai instantaneamente enquanto o núcleo ainda está quente, criando microfissuras e tensões residuais internas. A Composite-Tech implementa uma Sistema de resfriamento de dois estágiosResfriamento controlado com ar de alta velocidade inicialmente para equalizar as temperaturas internas, seguido por uma bandeja de pulverização de água para estabilização final.
- A vantagemA integridade estrutural e superficial da resina é totalmente preservada, garantindo que a barra permaneça imune ao ambiente alcalino agressivo do concreto durante uma vida útil de projeto de 100 anos.
6. Sistema de tração por esteiras com pré-tensionamento (Caterpillar)
Para que uma barra composta atinja alta rigidez e módulo de elasticidade, suas fibras longitudinais contínuas devem ser mantidas sob tensão perfeita durante a polimerização.
- A tecnologiaUtilizamos esteiras de tração de poliuretano de dupla fileira. A grande área de contato permite uma tração contínua e de alta aderência, sem deslizamento ou danos à superfície.
- A vantagemAs fibras são mantidas em um estado de pré-tensão alta e uniforme durante as fases de gelificação e cura, garantindo um módulo de elasticidade de $E ≥ 50-60 GPa$ (ao contrário das linhas de rolos baratas, que deslizam e raramente excedem $40 GPa$).
Comparação técnica: Composite-Tech vs. concorrentes
| Métrica de desempenho | Linhas automatizadas Composite-Tech (CT4 / CT6) | Linhas de pultrusão genéricas/mais baratas | Impacto nos negócios e na tecnologia |
|---|---|---|---|
| Pré-tratamento de fibras | Plasma frio atmosférico patenteado (DBD) | Nenhuma (fibras inertes têm baixa energia superficial) | Multiplica a resistência da ligação fibra-resina em nível molecular. |
| Remoção de Umidade e Marcas | Pré-aquecedor de roving de alta temperatura ($200-350°C$) | Nenhum (entrada de lã fria e úmida no banho) | Elimina microvazios de vapor e defeitos de cura. |
| Método de Impregnação | 3 etapas: Ultrassônico + Rodo Pneumático + Grade de Compressão | Tanque de imersão simples ao ar livre | Conteúdo de vazios restrito a $<1,5\%$ (em conformidade com a norma ASTM D7957). |
| Controle de Volume de Resina | Grade de compressão de precisão calibrada | Cartões de limpeza manual (altamente inconsistentes) | Mantém a fração volumétrica de fibras estável; previne zonas frágeis ricas em resina. |
| Cinética de cura | Reforçador SWIR Volumétrico + Forno de 5 Zonas | Aquecimento somente por convecção (de fora para dentro) | Impede a cura incompleta do núcleo; velocidades de linha de até $48 m/min$ (CT6 Ø4mm). |
| Método de resfriamento | 2 estágios: Ar controlado + Água | Mergulho imediato na água | Elimina microfissuras e delaminação estrutural. |
| Controle de tração | Esteira Caterpillar (pré-tensionamento de fibra) | Rolos ou extratores hidráulicos intermitentes | Garante um elevado módulo de elasticidade ($E ≥ 50-60 GPa$). |
Superioridade econômica: retorno sobre o investimento e eficiência da matéria-prima
Como a resina bruta é o componente mais caro na fabricação de compósitos (com um custo médio de $3,00/kg), o controle preciso do volume de resina é o fator mais importante para a rentabilidade da fábrica.
Cálculo do custo da resina por metro (#3 / vergalhão de 10 mm)
Para vergalhões de GFRP de 10 mm com peso aproximado de 150 g/m:
- Composição Alvo: fibra de vidro $80\%$ ($120\text{ g}$) e matriz de resina $20\%$ ($30\text{ g}$).
- Custo ideal da resina por metro:
$$0,030 kg × $3,00 kg = $0,090 metro $$
O Custo da Ineficiência (Banheira Aberta Genérica)
Sem a grade de compressão pneumática da Composite-Tech, as máquinas genéricas sofrem com a variação no teor de resina, frequentemente operando com teores de resina entre $25\%$ e $28\%$ (ou desperdiçando material em excesso por escorrimento):
- Consumo de resina em 25%: $37,5 g/m de resina $.
- Custo da resina por metro:
$$0,0375 kg × $3,00 kg = $0,1125 metro $$
- Custo Excessivo: $0,0225 por metro em resina desperdiçada.
Fórmula de Benefícios Anuais Fixos (Linha CT6)
$$S_{\text{resina}}=Q_{\text{ano}} \times m_{\text{rebar}} \times (C_{\text{genérico}}-C_{\text{CT}}) \times P_{\text{resina}}$$
Onde:
- $Q_{\text{ano}}$ = Produção anual (metros)
- $m_{\text{rebar}}$ = Massa de vergalhão por metro (kg/m)
- $C_{\text{genérico}}$ = Conteúdo de resina das linhas genéricas ($25\%$)
- $C_{\text{CT}}$ = Conteúdo de resina das linhas Composite-Tech ($20\%$)
- $P_{\text{resina}}$ = Custo da resina por kg ($3,00)
Com uma produção anual de 4,25 milhões de metros em uma linha CT6:
$$S_{\text{resina}}=4.250.000 \times 0,150 \times 0,05 \times \$3,00 = \mathbf{\$95.625}$$
Adicionando a redução drástica de refugo/retrabalho (Rendimento na Primeira Passagem $ ≥ 99\%$ com Composite-Tech vs. $ ≥ 88\%$ com linhas de produção mais baratas) e otimizações de mão de obra (1 operador por linha), nossos compradores desfrutam de até $120.000 em lucro líquido adicional anual por linha, permitindo-lhes recuperar integralmente o prêmio de compra do equipamento em menos de 4 meses.
Lista de verificação prática: como encontrar equipamentos de pultrusão de alto rendimento
- Especificar secagem de rovingNunca omita o pré-aquecimento das fibras de vidro; a umidade nas fibras de vidro é a principal causa de vazios internos e falhas estruturais sob carga.
- Verificar as capacidades do plasmaCertifique-se de que a linha possua plasma frio integrado (DBD) para ativar quimicamente as fibras; esta é a única maneira de passar consistentemente nos testes de resistência a álcalis ASTM D7957.
- Auditoria do banheiro molhadoCertifique-se de que o banho possua transdutores ultrassônicos ativos ($20-40 kHz) e barras de compressão pneumáticas para obter uma umectação uniforme.
- Evite imersão direta em águaPara proteger a matriz de resina contra microfissuras, escolha apenas sistemas de resfriamento em dois estágios (ar + água).
- Aquecimento de matriz multizona sob demandaAs matrizes de pultrusão devem ter pelo menos 5 zonas de temperatura independentes controladas por controladores PID de alta precisão ($\pm 1^\circ\text{C}$).
- Selecione os puxadores CaterpillarEvite sistemas hidráulicos de movimento alternativo que causam flutuações na força de tração e desalinhamento das fibras; o uso de puxadores contínuos sobre esteiras é obrigatório.
- Verificar registro de dados do processoSelecione sistemas com registro de dados HMI padrão (PLC Samkoon/Delta), pois o histórico do processo agora é obrigatório para a certificação de lotes.
- Garanta Treinamento CompletoVerifique se o fabricante do equipamento oferece treinamento completo em química de processos e suporte técnico contínuo.
Perguntas frequentes: Questões técnicas aprofundadas sobre o desempenho do equipamento
Para qual marca e padrão os desenhos de instalação da Composite-Tech foram projetados?
Posso usar basalto e fibra de carbono na mesma linha CT6?
Por que o plasma frio é melhor do que os primers químicos para a colagem de fibras?
Os primers químicos aumentam os custos contínuos de materiais e a complexidade química do banho de resina. A ativação de superfície por plasma frio (DBD), patenteada, modifica a estrutura molecular do fio de fibra de vidro física e quimicamente em tempo real, sem gerar resíduos químicos.
Qual a função do enrolador nas suas linhas BENT e CT6?
A bobinadeira enrola um perfil helicoidal periódico (nervura) ao redor do núcleo de fibra úmido. O ângulo e a tensão exatos do enrolamento removem o ar do núcleo e garantem alta aderência ao concreto, conforme a norma ASTM D7913.
O pré-aquecedor de roving queima as fibras de vidro?
Não. As fibras de vidro e basalto suportam temperaturas acima de 1000 °C. O pré-aquecedor opera a uma temperatura calibrada de 200 °C a 350 °C, que visa apenas a remoção da umidade e da parafina lubrificante orgânica presentes no revestimento.
A linha CNC BENT consegue produzir formas estruturais personalizadas?
Sim. Usando os programas G-code e M-code no controlador DDCS V3.1, você pode pré-formar barras em U, barras em L, estribos e espirais de até 1,2 metros de diâmetro.
Qual é o limite de velocidade da linha CT MESH 2-6?
O CT MESH 2-6 linhas pode produzir malha de concreto de alta qualidade com até 1 metro de largura a velocidades de até 3 m/min para uma grade de 200 × 200 mm.
Quantos operadores são necessários para operar uma fábrica com 3 linhas de produção?
Como todos os módulos de alimentação de fibra, tratamento de plasma, enrolamento, cura e corte são totalmente automatizados, são necessários apenas 2 operadores por turno para supervisionar uma instalação de 3 linhas.
Por que a radiação infravermelha de ondas curtas (SWIR) é melhor do que os aquecedores de ondas longas?
A radiação infravermelha de onda longa aquece apenas a superfície da barra, resultando em uma diferença de temperatura entre a superfície e o núcleo. A radiação infravermelha de onda curta penetra dinamicamente no núcleo de fibra de vidro, curando a barra uniformemente de dentro para fora.
Como a esteira tipo lagarta impede o deslizamento da fibra?
Nossos extratores de lagartas utilizam blocos de prensagem de poliuretano de fileira dupla com longas áreas de contato ($1-3\text{ metros}$), proporcionando pressão uniforme que mantém as fibras sob tensão firme e constante.
Preciso de um sistema de recirculação e filtragem de água para o módulo de refrigeração?
Sim, nossos módulos de resfriamento (por exemplo, CT.0621.006) incluem um tanque de água, bomba de circulação e câmara de jato para reutilizar a água de forma eficiente durante o resfriamento do perfil curado.
Quais são os requisitos de energia para uma linha CT6?
A potência total conectada para uma linha CT6 é de $35 kW$ em uma rede trifásica de 380 V. O consumo de energia real é significativamente menor devido à eficiência térmica de nossos fornos zonais.
Conclusão
A transição do aço para o reforço compósito representa uma mudança paradigmática de bilhões de dólares na engenharia civil global. Para os fabricantes que ingressam nesse setor de alto crescimento, a qualidade do produto é a principal proteção contra a concorrência. Depender de máquinas de pultrusão baratas e genéricas impedirá a participação em licitações que atendam aos requisitos da norma ASTM D7957.
Maquinaria patenteada da Composite-Tech — apresentando Ativação DBD de plasma frio, Pré-aquecimento do roving, Impregnação em 3 Etapas, e Cura SWIR—garante que seus produtos passarão facilmente pelas auditorias de construção mais exigentes do mundo, economizando até £1.000.000 por ano em resíduos de resina.
Domine o mercado tecnológico da sua região.
Entre em contato com nossa equipe de engenharia hoje mesmo para solicitar um projeto de planta personalizado, um modelo completo de custo-benefício de materiais em Excel e uma demonstração em vídeo do nosso processo patenteado de plasma frio.
