Risposta rapida: Come si lega la barra di rinforzo in GFRP al calcestruzzo?
Le barre di rinforzo in GFRP si legano al calcestruzzo attraverso una combinazione di incastro meccanico, attrito superficiale e adesione chimica tra la superficie della barra e il calcestruzzo circostante. A differenza delle barre d'acciaio, le barre in GFRP non presentano un profilo superficiale standardizzato universale. Le loro prestazioni di aderenza dipendono fortemente dalla geometria della superficie della barra, dall'avvolgimento delle nervature, dal rivestimento di sabbia, dal diametro della barra, dal copriferro, dalla lunghezza di ancoraggio, dalla resistenza del calcestruzzo e dalla qualità di fabbricazione.
Per le barre di rinforzo in GFRP di alta qualità, il profilo superficiale non è solo estetico. Si tratta di una caratteristica strutturale che contribuisce al trasferimento delle sollecitazioni di trazione dal calcestruzzo all'armatura. La ricerca sul comportamento di adesione tra GFRP e calcestruzzo dimostra che le barre in GFRP nervate possono garantire una buona adesione e che le nervature, lo spessore del copriferro, il diametro della barra e la resistenza del calcestruzzo influenzano la resistenza di adesione e lo scorrimento.
Le linee di produzione Composite-Tech sono progettate per aiutare i produttori a controllare le principali variabili di produzione che influenzano le prestazioni di adesione: impregnazione della resina, formatura delle barre, avvolgimento delle nervature controllato da computer, polimerizzazione, raffreddamento a due stadi e trazione stabile.
Punti chiave
- L'adesione al calcestruzzo è uno dei fattori prestazionali più importanti per le barre di armatura in GFRP.
- Le barre di rinforzo in GFRP non funzionano solo perché hanno un'elevata resistenza alla trazione; devono anche trasferire efficacemente le sollecitazioni da e verso il calcestruzzo.
- Il comportamento dell'adesione dipende dal profilo della superficie, dalla geometria delle nervature, dal diametro della barra, dal copriferro, dalla lunghezza di ancoraggio, dalla resistenza del calcestruzzo e dalla qualità di fabbricazione.
- Le barre in GFRP possono presentare profili superficiali nervati, avvolti elicoidalmente, rivestiti di sabbia, incavati, avvolti e rivestiti o combinati.
- Le prove di aderenza delle travi e le prove di giunzione sono particolarmente utili perché rappresentano meglio il comportamento reale del calcestruzzo armato rispetto alle semplici prove di estrazione.
- Le ricerche dimostrano che le barre in GFRP possono fornire un buon comportamento di adesione, principalmente grazie alle nervature presenti sulla superficie della barra.
- Un diametro maggiore della barra può ridurre la resistenza ultima all'adesione, il che significa che la scelta del diametro e la lunghezza di sviluppo devono essere progettate con attenzione.
- Un copriferro inferiore può ridurre la tensione di adesione, rendendo il copriferro e i dettagli costruttivi importanti.
- La consistenza del profilo superficiale dipende dalle attrezzature di produzione.
- L'avvolgimento delle nervature controllato da computer è importante perché l'angolo, la spaziatura e l'adesione delle nervature influenzano il legame del calcestruzzo.
- Le attrezzature di produzione professionali contribuiscono a realizzare geometrie superficiali ripetibili, diametri stabili e una qualità di incollaggio costante.
Perché l'adesione è fondamentale per il calcestruzzo rinforzato con GFRP
Il calcestruzzo è resistente alla compressione ma debole alla trazione. L'armatura viene inserita all'interno del calcestruzzo per sopportare le forze di trazione. Tuttavia, l'armatura può funzionare solo se la forza può essere trasferita tra il calcestruzzo e la barra.
Quel meccanismo di trasferimento è chiamato legame.
Se il legame è debole, la barra potrebbe scivolare prima di raggiungere la sua piena capacità di trazione. Ciò può ridurre le prestazioni strutturali, aumentare l'ampiezza delle fessure e creare problemi di ancoraggio.

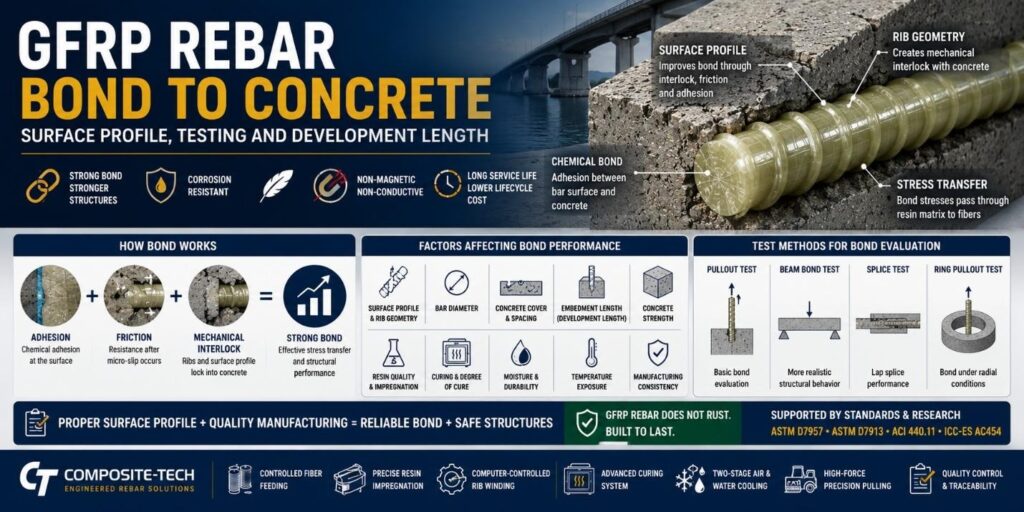

Nel caso di barre di rinforzo in GFRP, l'adesione è particolarmente importante perché il materiale si comporta in modo diverso dall'acciaio:
- Il GFRP ha un modulo di elasticità inferiore rispetto all'acciaio;
- Il GFRP non si deforma come l'acciaio;
- GFRP è anisotropo;
- I profili superficiali dei materiali compositi in fibra di vetro (GFRP) variano a seconda del produttore;
- L'adesione del GFRP dipende fortemente dalla resina e dalla geometria della superficie;
- Il GFRP non può essere piegato in loco dopo la polimerizzazione.
Ciò significa che un elevato valore di resistenza alla trazione da solo non è sufficiente. Una barra di rinforzo professionale in GFRP deve anche avere un profilo superficiale in grado di aderire efficacemente al calcestruzzo.
Il legame delle barre d'armatura in GFRP non è lo stesso del legame delle barre d'armatura in acciaio.
Le barre d'armatura in acciaio vantano una lunga storia di geometria delle nervature e regole di progettazione standardizzate. Le barre d'armatura in GFRP sono diverse perché la preparazione della superficie non è universale tra tutti i produttori.
Le barre in GFRP possono essere di diverso tipo:
- superfici ricoperte di sabbia;
- superfici a coste;
- avvolgimento elicoidale;
- avvolgimento della corda;
- superfici incavate;
- superfici avvolte e ricoperte di sabbia;
- modelli di deformazione modellati;
- profili di superficie meccanica combinati.
Ecco perché due barre in GFRP con lo stesso diametro nominale possono comportarsi in modo diverso nel calcestruzzo.
Tabella 1: Adesione delle barre d'armatura in acciaio vs. Adesione delle barre d'armatura in GFRP
| Fattore | barre d'acciaio | Barre di rinforzo in GFRP |
|---|---|---|
| Standardizzazione della superficie | Modelli di coste altamente standardizzati | I profili superficiali variano a seconda del produttore. |
| comportamento materiale | Metallico, duttile, isotropico | Composito, lineare-elastico, anisotropico |
| Trasferimento dello stress | Attraverso nervature in acciaio e incastri in calcestruzzo | Attraverso il profilo superficiale, la resina, le fibre e l'interblocco del calcestruzzo |
| Comportamento corrosivo | Può corrodere e danneggiare il legame nel tempo | Non arrugginisce |
| Piegatura in loco | Possibile | Non raccomandato dopo la polimerizzazione |
| Approccio progettuale | Progettazione convenzionale in cemento armato | Sono necessarie regole di progettazione specifiche per i materiali FRP |
| Principale preoccupazione relativa alle obbligazioni | geometria delle nervature, copertura in calcestruzzo, confinamento | Profilo della superficie, resistenza al taglio della resina, adesione delle nervature, copertura, lunghezza di inclusione |
Riepilogo: Le barre di rinforzo in GFRP aderiscono bene al calcestruzzo, ma le loro prestazioni di adesione dipendono fortemente dalla qualità di produzione e dalla progettazione della superficie.
I tre principali meccanismi di legame
Il legame tra l'armatura e il calcestruzzo si crea solitamente attraverso tre meccanismi:
- Adesione chimica tra la superficie della barra e il cemento;
- Attrito dopo l'inizio del micro-slittamento;
- Blocco meccanico da nervature, avvolgimenti, rivestimento di sabbia o deformazione della superficie.
Per le barre di armatura in GFRP, l'incastro meccanico è particolarmente importante perché il profilo della superficie esterna è la caratteristica principale che aiuta la barra a trasferire la forza al calcestruzzo.
Tabella 2: Meccanismi di adesione nelle barre di rinforzo in GFRP
| Meccanismo di legame | Cosa significa | Perché è importante |
|---|---|---|
| Adesione chimica | Adesione iniziale tra la superficie della barra e il calcestruzzo | Aiuta in caso di bassi livelli di slittamento |
| Attrito | Resistenza dopo l'inizio del movimento relativo | Supporta il trasferimento continuo del carico |
| Blocco meccanico | Le nervature, il rivestimento di sabbia o l'avvolgimento interagiscono con il calcestruzzo | Principale fattore che contribuisce al forte comportamento di legame |
| Trasferimento di stress dalla resina alla fibra | Le tensioni di legame si trasmettono attraverso la matrice resinosa alle fibre | Dipende dalla qualità della resina e dal processo di polimerizzazione. |
| Confinamento in calcestruzzo | Copertura in calcestruzzo e spaccatura del calcestruzzo circostante per contenimento | Importante per la resistenza del legame e la modalità di rottura |
Una produzione professionale deve creare una superficie che supporti l'incastro meccanico senza danneggiare la barra.
Perché il profilo superficiale è la caratteristica di adesione più importante
Il profilo superficiale delle barre di rinforzo in GFRP determina il modo in cui la barra interagisce con il calcestruzzo.
Una barra in GFRP liscia può avere prestazioni di adesione limitate. Una barra nervata o rivestita di sabbia, se progettata correttamente, può migliorare l'adesione perché il calcestruzzo può ancorarsi al profilo della superficie.
Tuttavia, il profilo superficiale deve essere realizzato correttamente. Se le nervature sono deboli, mal incollate, irregolari o instabili, possono spezzarsi o scivolare sotto carico.
Tabella 3: Profili superficiali comuni delle barre di armatura in GFRP
| Profilo della superficie | Concetto di obbligazione | Commento pratico |
|---|---|---|
| Superficie liscia | Solo adesione e attrito | Di solito non è sufficiente per un rinforzo serio |
| Superficie ricoperta di sabbia | Attrito e interblocco micromeccanico | Può migliorare l'adesione rispetto alle barre lisce |
| Superficie scanalata | Blocco meccanico | Forte potenziale di legame se le costole sono stabili |
| Superficie avvolta elicoidalmente | Blocco meccanico a spirale | Dipende dalla resistenza e dalla consistenza dell'avvolgimento |
| superficie incavata | Chiave meccanica | Richiede una geometria stabile |
| Avvolto e rivestito di sabbia | Attrito e incastro combinati | Spesso utilizzato per migliorare l'adesione |
| A coste e rivestito | Attrito meccanico e superficiale combinati | Può fornire un legame forte se prodotto in modo coerente |
Riepilogo: Il profilo superficiale non è un elemento decorativo, bensì parte integrante delle prestazioni strutturali delle barre di rinforzo in GFRP.
Cosa rivela la ricerca sull'adesione del GFRP al calcestruzzo
Le ricerche sul comportamento dei legami in GFRP (polimero rinforzato con fibra di vetro) evidenziano diversi schemi importanti:
- L'adesione tra il GFRP e il calcestruzzo è influenzata dalla preparazione della superficie.
- Le prove di aderenza tra le travi e le prove di giunzione possono rappresentare meglio il comportamento strutturale reale rispetto alle semplici prove di estrazione.
- Il diametro della barra influisce sulla tensione di adesione.
- Il copriferro in calcestruzzo influisce sulla tensione di adesione.
- La resistenza alla compressione del calcestruzzo influenza il comportamento di adesione.
- Le barre nervate possono mostrare un buon comportamento di adesione grazie all'azione meccanica delle nervature.
- L'aumento del diametro della barra può ridurre la resistenza ultima al taglio dell'adesione.
- Ridurre il copriferro può diminuire la tensione di adesione.
Ciò significa che la progettazione dell'incollaggio dei GFRP non può basarsi su un unico valore universale. Deve tenere conto della geometria, del calcestruzzo, del copriferro, della lunghezza di ancoraggio e del tipo di superficie.
Tabella 4: Principali fattori che influenzano l'adesione delle barre di armatura in GFRP
| Fattore | Effetto sull'obbligazione |
|---|---|
| Profilo della superficie della barra | Uno dei fattori più importanti nel comportamento dei legami |
| geometria delle costole | Controllo dell'interblocco meccanico |
| Adesione delle costole al corpo della barra | Le costole deboli possono spezzarsi o scivolare |
| Diametro della barra | Diametri maggiori possono ridurre la tensione di adesione media |
| Copertura in calcestruzzo | Una copertura inferiore può ridurre la capacità di adesione |
| Lunghezza di legame / lunghezza di inserimento | Un'immersione più lunga può migliorare l'ancoraggio |
| Resistenza alla compressione del calcestruzzo | Una maggiore resistenza può migliorare il comportamento del legame |
| qualità della matrice di resina | Trasferisce le tensioni di legame alle fibre |
| Qualità della stagionatura | Influisce sulla resistenza e sulla stabilità della resina |
| uniformità di produzione | Determina il comportamento ripetibile dei legami |
Test di adesione della trave vs. test di estrazione: quale è più realistico?
Per studiare l'adesione tra FRP e calcestruzzo si utilizzano diversi metodi di prova:
- prova di estrazione diretta;
- prova del fascio;
- test di giunzione;
- prova di estrazione dell'anello.
Le prove di estrazione sono utili e relativamente semplici, ma potrebbero non rappresentare appieno lo stato di sollecitazione negli elementi reali in cemento armato. Le prove su travi e le prove di giunzione sono spesso considerate più realistiche perché simulano meglio il comportamento flessionale effettivo.
Tabella 5: Principali metodi di prova di adesione per barre di armatura in GFRP
| Metodo di prova | Cosa misura | Valore pratico |
|---|---|---|
| Test di estrazione diretta | Estrarre una barra da un blocco di cemento | Utile per il confronto di legami di base |
| prova del fascio | Comportamento di adesione in una configurazione a trave flessionale | Più realistico per il comportamento strutturale |
| Test di giunzione | Esecuzione delle giunzioni a sovrapposizione | Importante per i dettagli e la progettazione |
| Test di estrazione dell'anello | Comportamento del legame in condizioni radiali | Utile per il confronto nella ricerca |
| Test di estrazione in stile ASTM | Valutazione standardizzata delle obbligazioni | Importante per la documentazione e il controllo qualità. |
Riepilogo: Per una seria comprensione ingegneristica, l'aderenza dovrebbe essere valutata in modi che rispecchino il comportamento effettivo del calcestruzzo armato.
Lunghezza di sviluppo: perché il GFRP necessita di un ancoraggio accurato
La lunghezza di ancoraggio è la lunghezza della barra annegata necessaria per sviluppare la sollecitazione di trazione richiesta senza rottura dell'adesione.
Per le barre d'armatura in acciaio, la lunghezza di ancoraggio è un parametro noto alla maggior parte degli ingegneri. Per le barre d'armatura in GFRP, invece, la lunghezza di ancoraggio deve essere considerata con attenzione, poiché il GFRP presenta rigidità, comportamento superficiale e modalità di rottura differenti.
Se la lunghezza di ancoraggio è troppo corta, la barra potrebbe non sviluppare la sollecitazione necessaria. Le possibili modalità di rottura includono:
- barra estraibile;
- spaccatura del calcestruzzo;
- taglio delle costole;
- cedimento del legame;
- scivolamento eccessivo;
- Cedimento prematuro dell'ancoraggio.
Tabella 6: Fattori che influenzano la lunghezza di sviluppo del GFRP
| Fattore | Perché è importante |
|---|---|
| Tensione di trazione richiesta | Una maggiore sollecitazione richiede un ancoraggio più robusto |
| Diametro della barra | Le barre più grandi generalmente richiedono uno sviluppo accurato |
| Profilo superficiale | Un migliore bloccaggio meccanico può migliorare l'ancoraggio |
| Resistenza del calcestruzzo | Una maggiore resistenza del calcestruzzo può migliorare l'adesione |
| Copertura in calcestruzzo | Una maggiore copertura migliora il confinamento |
| Spaziatura delle barre | Influisce sulla resistenza alla scissione |
| lunghezza del legame | Influisce direttamente sulla capacità di ancoraggio |
| effetto barra superiore | La posizione di lancio può influenzare il legame |
| Ancoraggio piegato | Deve essere prodotto in fabbrica per GFRP |
| Standard di progettazione | È necessario utilizzare le regole specifiche del FRP |
La lunghezza di ancoraggio è uno dei motivi principali per cui il GFRP non dovrebbe essere considerato un semplice sostituto diretto dell'acciaio.
Giunzioni a sovrapposizione: perché la qualità del legame è importante nelle costruzioni reali
Le giunzioni a sovrapposizione vengono utilizzate quando le barre di rinforzo si sovrappongono per trasferire la forza da una barra all'altra attraverso il calcestruzzo.
Per le barre di rinforzo in GFRP, il comportamento della giunzione a sovrapposizione dipende da:
- lunghezza della giunzione;
- diametro della barra;
- profilo superficiale;
- copertura in calcestruzzo;
- spaziatura delle barre;
- punto concreto;
- confinamento;
- livello di stress;
- codice di progettazione;
- qualità dell'installazione.
Se la qualità del legame è scarsa, le prestazioni della giunzione a sovrapposizione possono diventare inaffidabili.
Ecco perché gli standard, i test e i dati del produttore sono importanti. Gli acquirenti dovrebbero chiedere documentazione tecnica, non solo diametro e prezzo.
Perché la geometria delle nervature deve essere controllata dalla linea di produzione
La superficie di una barra di rinforzo in GFRP deve essere uniforme da metro a metro e da lotto a lotto. Se l'angolo, il passo, la profondità delle nervature o l'adesione cambiano durante la produzione, anche il comportamento di incollaggio può variare.
È qui che tecnologia di produzione diventa critica.
Linee di produzione Composite-Tech Utilizzare l'avvolgimento delle nervature controllato da computer. Questo aiuta i produttori a controllare:
- angolo delle costole;
- passo delle nervature;
- continuità delle costole;
- posizione delle costole;
- ripetibilità della superficie;
- aspetto del prodotto;
- coerenza relativa ai legami.
Un sistema di avvolgimento delle nervature stabile è importante perché il profilo della superficie influisce direttamente sull'adesione del calcestruzzo.
Come l'impregnazione con resina influisce sull'adesione
Le tensioni di adesione non si arrestano sulla superficie esterna della barra. Nei materiali compositi in fibra di vetro (GFRP), le tensioni di adesione devono essere trasferite attraverso la matrice resinosa fino alle fibre di vetro.
Se l'impregnazione è scarsa, la barretta può contenere:
- zone di fibre asciutte;
- vuoti;
- debole contatto fibra-matrice;
- contenuto di resina non uniforme;
- superficie esterna debole;
- minore capacità di trasferimento del taglio.
Ciò può ridurre sia le prestazioni meccaniche che l'affidabilità dell'adesione.
L'impregnazione controllata della resina contribuisce a far sì che la barra si comporti come un materiale composito unitario.
Perché la polimerizzazione e il raffreddamento sono importanti per la qualità della superficie
La polimerizzazione trasforma la resina in una matrice polimerica solida. Una polimerizzazione inadeguata può ridurre la resistenza, la stabilità termica e la durata della resina.
Anche il raffreddamento è importante. Se una barra in GFRP calda viene raffreddata in modo troppo brusco, lo shock termico può compromettere la qualità della superficie e potenzialmente causare microdanni.
Composite-Tech Utilizza un sistema di raffreddamento brevettato a due stadi:
- prima il raffreddamento ad aria per eliminare i picchi di temperatura;
- Il raffreddamento ad acqua avviene in secondo luogo per completare il processo di raffreddamento.
Questo approccio è concepito per proteggere la qualità delle superfici e ridurre il rischio di shock termico.
Legame e durata: perché la resistenza alla corrosione non è sufficiente
Le barre di rinforzo in GFRP non arrugginiscono, il che rappresenta un grande vantaggio rispetto all'acciaio. Tuttavia, la sola resistenza alla corrosione non basta a rendere un prodotto di rinforzo efficace.
Una barra in GFRP di alta qualità deve garantire:
- resistenza alla corrosione;
- resistenza alla trazione;
- rigidità adeguata al progetto;
- diametro stabile;
- profilo superficiale adeguato;
- Adesione affidabile al calcestruzzo;
- durabilità nel calcestruzzo alcalino;
- uniformità del lotto;
- tracciabilità;
- documentazione di prova.
In altre parole, le barre di rinforzo in GFRP devono essere sia durevoli che in grado di aderire correttamente.
Norme e metodi di prova relativi all'adesione del GFRP
Gli standard e le linee guida sono importanti perché l'adesione del GFRP non può essere valutata visivamente.
Tra i riferimenti importanti si annoverano:
- Norma ASTM D7913 / D7913M per la resistenza di adesione delle barre in FRP al calcestruzzo mediante prova di estrazione;
- Norma ASTM D7205 / D7205M per le proprietà di trazione delle barre composite in FRP;
- Norma ASTM D7957 / D7957M per barre tonde in GFRP (polimero rinforzato con fibra di vetro) per armatura del calcestruzzo;
- Metodi di prova ACI 440.3R per rinforzi in FRP;
- Codice ACI 440.11 per calcestruzzo strutturale rinforzato con barre in GFRP;
- Criteri di accettazione ICC-ES AC454 per barre in GFRP;
- Norma CSA S806 per la progettazione e la costruzione con materiali in FRP;
- Norma CNR-DT 203 per la progettazione e la costruzione di rinforzi in FRP.
Tabella 7: Dati relativi agli standard di adesione e alla qualità
| Dati / Test | Perché è importante |
|---|---|
| forza di adesione | Mostra il trasferimento del carico al calcestruzzo |
| Comportamento di ritiro | Aiuta a confrontare i profili superficiali |
| Comportamento del legame tra le travi | Valutazione strutturale più realistica |
| Resistenza alla trazione | Conferma la capacità di carico della barra |
| Modulo di trazione | Necessario per la funzionalità |
| Area operativa | Necessario per il calcolo delle sollecitazioni |
| Descrizione del profilo superficiale | Spiega il meccanismo di legame |
| Dati sulla durata dello sviluppo | Necessario per la progettazione dell'ancoraggio |
| Dati di giunzione a sovrapposizione | Necessario per i dettagli costruttivi |
| Tracciabilità del lotto | Supporta la garanzia della qualità |
Un produttore professionale dovrebbe preparare dati utilizzabili dagli ingegneri.
Lista di controllo pratica per l'acquirente: come valutare la qualità dell'adesione delle barre d'armatura in GFRP
Prima di acquistare o specificare barre di rinforzo in GFRP, chiedete al fornitore più del semplice prezzo.
Tabella 8: Lista di controllo per l'acquirente relativa alle prestazioni di adesione dei materiali compositi in fibra di vetro (GFRP)
| Domanda | Perché è importante |
|---|---|
| Che profilo superficiale utilizza la barra? | Il legame dipende fortemente dalla geometria della superficie. |
| La superficie è scanalata, rivestita, sabbiata o combinata? | I diversi profili si comportano in modo diverso |
| Sono disponibili i dati relativi alle prove di adesione? | Supporta la fiducia ingegneristica |
| Qual è il tempo di sviluppo raccomandato? | Necessario per la progettazione e l'ancoraggio |
| Qual è la lunghezza consigliata per la giunzione a sovrapposizione? | Necessario per i dettagli costruttivi |
| Quale resistenza del calcestruzzo è stata utilizzata nei test? | Il legame dipende dal concreto |
| Quali diametri di barra sono stati testati? | Il diametro influenza la tensione di adesione |
| Quali lunghezze di copertura e di inserimento sono state testate? | La cura dei dettagli influenza il comportamento del legame |
| La geometria delle nervature è uniforme? | La coerenza influisce sulla ripetibilità |
| La barra è prodotta con attrezzature professionali? | La produzione controlla la qualità della superficie |
| È disponibile la tracciabilità dei lotti? | Importante per progetti seri |
Un fornitore che non è in grado di rispondere a queste domande potrebbe non essere pronto per progetti di ingegneria impegnativi.
Lista di controllo pratica per i produttori: come produrre barre di rinforzo in GFRP pronte per l'incollaggio
Un produttore che desidera vendere barre d'armatura in GFRP a mercati importanti deve produrre una barra che non sia solo resistente, ma anche pronta per l'incollaggio.
Tabella 9: Requisiti di produzione per barre di rinforzo in GFRP pronte per l'incollaggio
| Requisiti di produzione | Perché è importante |
|---|---|
| Tensione stabile del roving | Supporta una struttura a barre uniforme |
| Impregnazione controllata | Previene la formazione di fibre secche e vuoti |
| Rapporto corretto della resina | Contribuisce al controllo della forza e dei costi |
| Formatura precisa delle barre | Stabilizza il diametro e l'area |
| Avvolgimento delle nervature controllato da computer | Crea un profilo superficiale ripetibile |
| Una corretta stagionatura | Rinforza la matrice resinosa |
| Raffreddamento controllato | Protegge la qualità della superficie |
| Tiro stabile | Mantiene la geometria e la consistenza delle nervature |
| Controllo qualità | Rileva i difetti in fase precoce |
| Tracciabilità del lotto | Supporta la documentazione e gli standard |
Le linee di produzione Composite-Tech sono progettate per soddisfare questi requisiti di processo.
Tecnologia di produzione Composite-Tech e prestazioni di adesione
Composite-Tech non produce semplici "macchine per barre di plastica". L'azienda sviluppa linee di produzione professionali per barre di rinforzo in FRP destinate alla produzione industriale di barre di rinforzo in GFRP.
Le caratteristiche principali che contribuiscono alla qualità delle obbligazioni includono:
- apporto controllato di fibre;
- sistema di impregnazione con resina;
- Formazione stabile di barre;
- avvolgimento delle nervature controllato da computer;
- polimerizzazione potenziata a infrarossi a onde corte brevettata;
- forni di stagionatura;
- Sistema di raffreddamento ad aria e acqua a due stadi brevettato;
- sistema di trazione ad alta forza;
- Opzioni di taglio e avvolgimento;
- Controllo di processo per una produzione ripetibile.
Per i produttori, questo è importante perché il profilo superficiale e la qualità interna del composito vengono definiti durante la produzione. Un buon comportamento di adesione inizia già sulla linea di produzione.
Dove la qualità dell'adesione del GFRP è più importante
La qualità dell'adesione è importante in ogni applicazione del calcestruzzo armato, ma diventa particolarmente rilevante in:
- ponti di comando;
- strutture marine;
- parcheggi multipiano;
- lastre;
- fondazioni;
- muri di contenimento;
- elementi prefabbricati;
- travi;
- muri;
- gallerie;
- impianti di trattamento delle acque reflue;
- pavimenti industriali.
In queste applicazioni, gli ingegneri devono avere la certezza che la forza possa essere trasferita correttamente tra il calcestruzzo e l'armatura in GFRP.
Tabella 10: Applicazioni in cui la qualità dell'adesione è fondamentale
| Applicazione | Perché le obbligazioni sono importanti |
|---|---|
| impalcati dei ponti | Controllo delle fessurazioni e prestazioni di rinforzo a lungo termine |
| Strutture marine | Durabilità e interazione affidabile con il calcestruzzo |
| Parcheggi | Esposizione al cloruro e funzionalità strutturale |
| Solette e pavimenti | Ampiezza della fessura e azione di rinforzo distribuita |
| Fondazioni | Ancoraggio e trasferimento del carico |
| muri di contenimento | Sviluppo del rinforzo e resistenza alla pressione del terreno |
| Calcestruzzo prefabbricato | Produzione ripetibile e cura dei dettagli controllata |
| Gallerie | Zone di rinforzo speciali e durabilità |
| Impianti di trattamento delle acque reflue | Esposizione chimica e controllo delle crepe |
| Pavimenti industriali | Trasferimento del carico e durabilità della superficie |
Domande frequenti: Collegamento delle barre di rinforzo in GFRP al calcestruzzo
Le barre di rinforzo in GFRP aderiscono bene al calcestruzzo?
Sì, le barre di rinforzo in GFRP, se prodotte correttamente, aderiscono bene al calcestruzzo, soprattutto se presentano un profilo superficiale nervato, avvolto, rivestito di sabbia o combinato. L'adesione dipende dalla geometria della superficie, dalla resistenza del calcestruzzo, dal copriferro, dal diametro e dalla lunghezza di ancoraggio.
Perché le barre di rinforzo in GFRP necessitano di un profilo superficiale?
Un profilo superficiale crea un incastro meccanico con il calcestruzzo. Senza nervature, rivestimenti, spatole di sabbia o altri accorgimenti superficiali, una barra in GFRP liscia potrebbe non trasferire il carico in modo efficace.
Il fissaggio delle barre d'armatura in GFRP è uguale al fissaggio delle barre d'armatura in acciaio?
No. L'acciaio e il GFRP hanno comportamenti dei materiali e sistemi superficiali differenti. L'adesione del GFRP dipende fortemente dalla resina, dal profilo superficiale e dalla costanza del processo produttivo.
Quali fattori influenzano la resistenza di adesione delle barre di armatura in GFRP?
I fattori principali sono il profilo della superficie della barra, la geometria delle nervature, il diametro della barra, il copriferro, la lunghezza di ancoraggio, la resistenza del calcestruzzo, la qualità della resina, la qualità della stagionatura e la coerenza del processo produttivo.
Qual è la lunghezza di ancoraggio per le barre di rinforzo in GFRP?
La lunghezza di ancoraggio è la lunghezza della barra annegata necessaria per sviluppare la sollecitazione di trazione richiesta senza rottura dell'adesione. Per i materiali compositi in fibra di vetro (GFRP), deve essere calcolata utilizzando regole di progettazione specifiche per i FRP.
È possibile piegare le barre di rinforzo in GFRP per l'ancoraggio in cantiere?
No. Le barre di rinforzo in GFRP non devono essere piegate in cantiere dopo la stagionatura. Le forme piegate e le staffe devono essere prodotte in condizioni controllate in fabbrica.
Quale test viene utilizzato per verificare l'adesione del GFRP al calcestruzzo?
L'aderenza può essere valutata mediante prove di estrazione, prove di aderenza su travi, prove di giunzione e prove di estrazione ad anello. Le prove su travi e su giunzioni sono spesso più rappresentative del comportamento reale del calcestruzzo armato.
Perché il diametro della barra influisce sull'adesione?
L'utilizzo di barre di diametro maggiore può ridurre la tensione di aderenza media e modificare il comportamento di scorrimento. Per questo motivo, la lunghezza di ancoraggio e la lunghezza di ancoraggio devono essere progettate con attenzione.
Perché il copriferro influisce sull'adesione del GFRP?
Il copriferro in calcestruzzo fornisce un confinamento attorno alla barra. Un copriferro inferiore può ridurre le prestazioni di adesione e aumentare il rischio di fessurazioni o cedimenti prematuri dell'adesione.
Perché l'avvolgimento delle nervature è importante?
L'avvolgimento delle nervature crea il profilo esterno che favorisce l'adesione della barra al calcestruzzo. L'avvolgimento delle nervature controllato da computer contribuisce a mantenere costanti l'angolo, il passo e la geometria della superficie delle nervature.
In che modo Composite-Tech migliora l'uniformità della superficie dei materiali compositi in fibra di vetro (GFRP)?
Le linee di produzione Composite-Tech utilizzano alimentazione controllata delle fibre, impregnazione della resina, avvolgimento delle nervature controllato da computer, polimerizzazione, raffreddamento a due stadi e trazione stabile per garantire geometria e qualità superficiale del prodotto ripetibili.
Quali domande dovrebbero porsi gli acquirenti in merito alle obbligazioni GFRP?
Gli acquirenti dovrebbero richiedere dettagli sul profilo superficiale, dati sui test di adesione, raccomandazioni sulla lunghezza di ancoraggio, indicazioni sulla giunzione per sovrapposizione, diametri delle barre testate, resistenza del calcestruzzo utilizzata nei test e tracciabilità del lotto.
Conclusione
L'adesione delle barre di rinforzo in GFRP al calcestruzzo è uno degli argomenti più importanti nel campo del rinforzo composito. Una barra in GFRP non può essere valutata solo in base alla resistenza alla trazione, al peso o alla resistenza alla corrosione. Deve anche essere in grado di trasferire efficacemente la forza al calcestruzzo.
Le ricerche dimostrano che il comportamento di adesione del GFRP dipende dalla preparazione della superficie, dal diametro della barra, dal copriferro, dalla lunghezza di ancoraggio e dalla resistenza del calcestruzzo. Le barre in GFRP nervate possono garantire una buona adesione, ma le nervature e il profilo superficiale devono essere realizzati in modo uniforme.
Ecco perché le attrezzature di produzione sono importanti. La superficie della barra, fondamentale per l'adesione, si crea durante la produzione. L'impregnazione della resina, l'avvolgimento delle nervature, la polimerizzazione, il raffreddamento e lo stiramento influiscono tutti sul prodotto finale.
Composite-Tech produce linee di produzione professionali di barre d'armatura in FRP progettate per aiutare i produttori a produrre barre d'armatura coerenti e pronte per l'incollaggio Barre di rinforzo in GFRP per i mercati edili più esigenti.
Per saperne di più sulle attrezzature professionali per la produzione di barre d'armatura in GFRP, visita: Linea di produzione professionale di barre d'armatura in GFRP
Saperne di più:
- Linea di produzione di barre d'armatura FRP CT2
- Linea di produzione di barre d'armatura piegate in GFRP
- Quanto durano le barre di rinforzo in GFRP nel calcestruzzo?
- Quando è preferibile utilizzare barre d'armatura in GFRP rispetto a barre d'acciaio?
- Barre di rinforzo in GFRP contro barre di rinforzo in acciaio: confronto numerico
- Come leggere una scheda tecnica di una barra d'armatura in GFRP: resistenza, modulo elastico, area, aderenza e durabilità.
- Come avviare un'attività di produzione di barre d'armatura in GFRP
