W ostatniej dekadzie amerykański przemysł budowlany stanął przed ogromnymi wyzwaniami: starzejącą się infrastrukturą, korozją zbrojenia stalowego oraz potrzebą stosowania zrównoważonych materiałów o dłuższej żywotności. Pręty zbrojeniowe z polimeru wzmacnianego włóknem szklanym (GFRP) stały się jedną z najpewniejszych alternatyw dla tradycyjnej stali.
Jednakże w USA projektowanie z wykorzystaniem wzmocnienia GFRP musi być ściśle zgodne z ACI 440.11-22 – Wymagania kodeksu budowlanego dotyczące betonu konstrukcyjnego zbrojonego prętami GFRP.
W tym artykule wyjaśniono, co oznacza norma ACI 440.11-22 dla inżynierów, wykonawców i właścicieli projektów oraz jak prawidłowo projektować konstrukcje betonowe z prętów GFRP, które spełniają normy amerykańskie, wymogi DOT i normy ASTM.
Dlaczego pręty zbrojeniowe GFRP?
Zbrojenie stalowe stanowi podstawę betonu od ponad wieku, ale wiąże się z poważnym problemem: korozją. Sole odladzające, środowisko morskie i narażenie na wilgoć drastycznie skracają żywotność konstrukcji.
W przeciwieństwie do tego, pręty zbrojeniowe z włókna szklanego (GFRP) oferuje:
- 100% odporność na korozję – nie rdzewieje, nawet w środowiskach bogatych w chlorki.
- Wysoka wytrzymałość na rozciąganie – 2–3 razy mocniejsze od stali pod względem masy.
- Lekka waga – 75% jest lżejszy od stali, co pozwala na redukcję kosztów obsługi i wysyłki.
- Neutralność elektromagnetyczna – idealne dla szpitali, laboratoriów i centrów danych.
- Zrównoważony rozwój – wymagana mniejsza otulina betonowa, mniejszy ślad węglowy, dłuższy cykl życia.
Czym jest ACI 440.11-22?
ACI 440.11-22 to oficjalny kodeks Amerykańskiego Instytutu Betonu, który określa sposób projektowania i wykonywania detali konstrukcji betonowych zbrojonych prętami GFRP. Zapewnia on:
- Jednolita metodologia projektowania w całych Stanach Zjednoczonych
- Marginesy bezpieczeństwa oparte na zachowaniu materiału GFRP.
- Akceptacja prętów zbrojeniowych GFRP w krajowych i stanowych kodeksach budowlanych.
Powiązane normy i kodeksy:
- ASTM D7957 – Specyfikacja dla prętów okrągłych z włókna szklanego wzmocnionego włóknem szklanym.
- ICC-ES AC454 – Kryteria akceptacji prętów FRP w betonie.
- IBC 2024 – Zawiera odniesienia do wzmocnienia FRP.
- Listy produktów zatwierdzonych przez DOT (APL) – Wymagane w przypadku projektów mostowych i infrastrukturalnych.
Zakres ACI 440.11-22
Norma ACI 440.11-22 dopuszcza stosowanie prętów zbrojeniowych GFRP w:
- Pokłady mostowe i struktur transportowych.
- Garaże parkingowe z dużym narażeniem na działanie soli odladzających.
- Konstrukcje morskie takich jak falochrony i mola.
- Fundamenty, płyty i ściany w projektach mieszkaniowych i komercyjnych.
Ograniczenia:
- Strefy sejsmiczne: W przypadku wysokich kategorii projektowania sejsmicznego obowiązują pewne ograniczenia.
- Odporność na ogień: GFRP mięknie pod wpływem ekstremalnych temperatur, co wymaga specjalnego traktowania.
- Kotwiczenie i zakręty: większe promienie w porównaniu do stali.

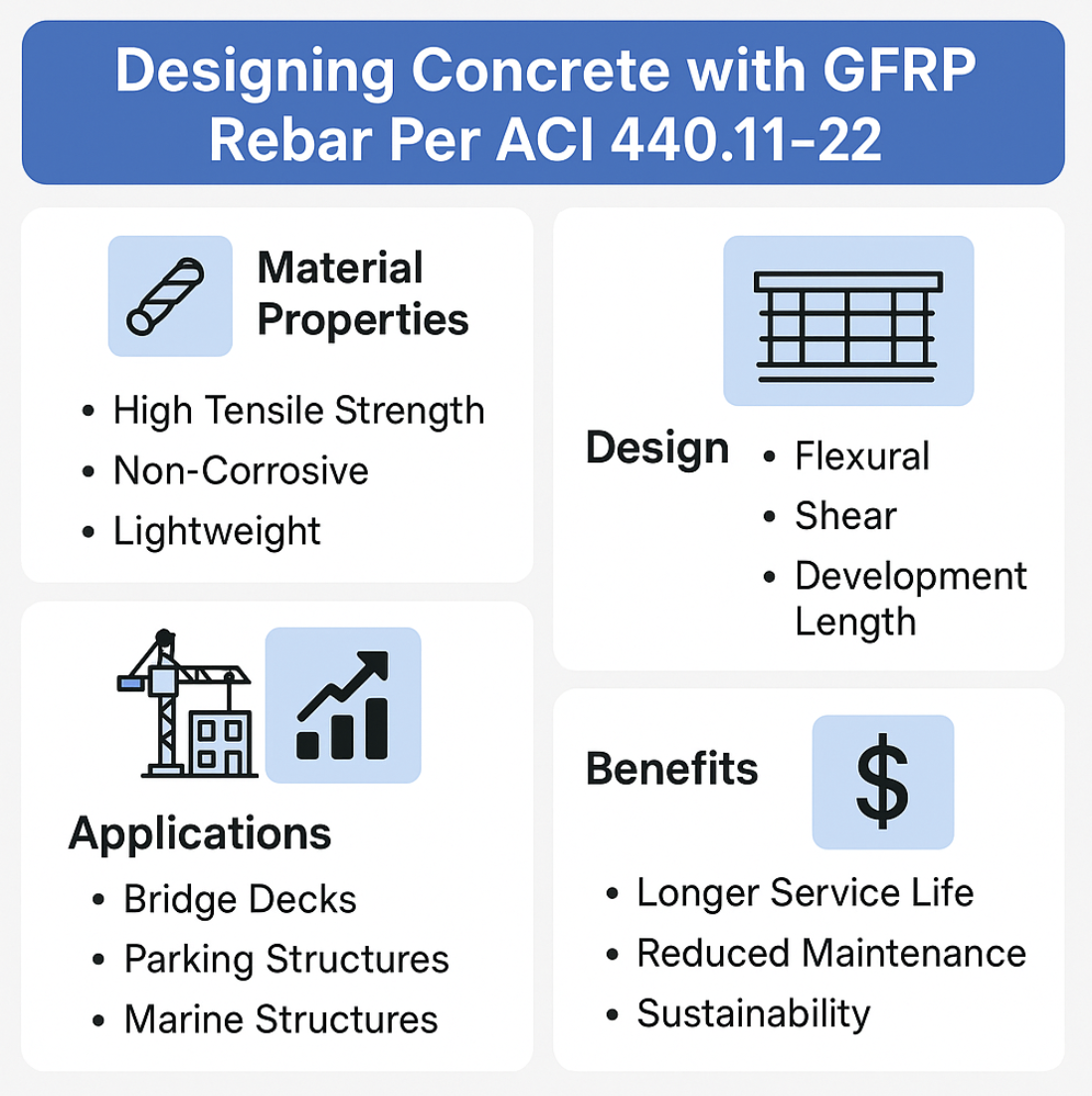

Kluczowe zasady projektowania
1. Właściwości materiału
- Wytrzymałość na rozciąganie: zwykle 600–1200 MPa.
- Moduł sprężystości: ~45–60 GPa (¼ stali).
- Krzywa naprężenia-odkształcenia: liniowo sprężyste aż do zerwania (brak plateau plastyczności).
2. Projektowanie giętkie
- Wytrzymałość na zginanie oparta na zrównoważonych warunkach zniszczenia.
- Kruszenie betonu jest czynnikiem decydującym o projekcie; należy unikać uszkodzeń naprężeniowych GFRP.
3. Projekt ścinania
- Zbrojenie ścinające (strzemiona) może być wykonane z włókna szklanego lub stali, w zależności od wymagań projektu.
- Specjalne zasady szczegółowe zapewniają ciągliwość.
4. Użytkowalność
- Kontrola ugięcia jest krytyczna ze względu na mniejszą sztywność.
- Kontrola szerokości pęknięć wymaga stosowania prętów o większej średnicy lub mniejszych odstępach.
5. Długość rozwoju i łączenie
- Długości połączeń zakładkowych są dłuższe niż stalowe.
- Powierzchnie pokryte piaskiem lub spiralnie owinięte poprawiają przyczepność do betonu.
Budownictwo i detale
- Promień gięcia: zwykle ≥ 10 × średnica pręta.
- Cięcie: tylko z piłami z tarczami diamentowymi.
- Umieszczenie: Zalecane jest stosowanie krzeseł z tworzyw sztucznych lub podpór niekorodujących.
- Przywiązywanie: preferowane są opaski zaciskowe plastikowe lub powlekane.
Przykład praktyczny
Wyobraź sobie projektowanie płyta pomostowa mostu:
- Zastosowano pręty zbrojeniowe GFRP #3 (3/8 cala) rozmieszczone co 6 cali.
- Norma ACI 440.11 zawiera równania służące do sprawdzania zginania, ścinania i użytkowalności.
- W porównaniu ze stalą grubość pokrycia może być mniejsza, co wydłuża żywotność pokładu z ok. 30 do ponad 75 lat.

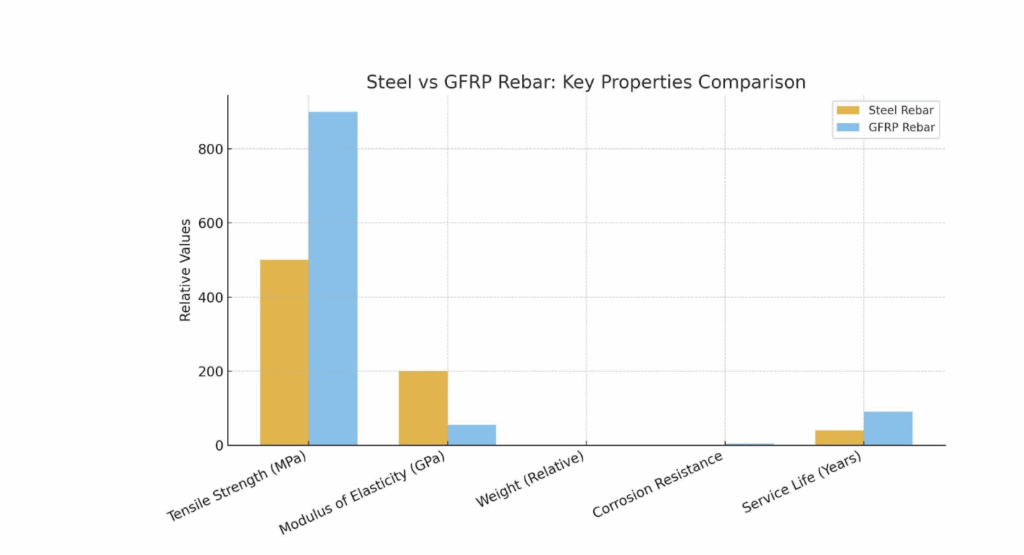

Porównanie: stal i pręty zbrojeniowe z włókna szklanego
| Nieruchomość | Pręty zbrojeniowe | Pręty zbrojeniowe GFRP |
| Wytrzymałość na rozciąganie | 400–600 MPa | 600–1200 MPa |
| Moduł sprężystości | ~200 GPa | 45–60 GPa |
| Odporność na korozję | Niski | Doskonały (100%) |
| Waga | 1.0 | 0,25 (4× lżejszy) |
| Okres użytkowania | 30–50 lat | 75–100 lat |
| Koszt na jednostkę wagi | Niżej | Nieco wyżej |
| Koszt cyklu życia | Wyżej (z powodu napraw) | Dolny (bezobsługowy) |
Dowiedz się więcej:
- Pręty zbrojeniowe GFRP kontra pręty zbrojeniowe stalowe: porównanie techniczne
- Pręty zbrojeniowe GFRP kontra stal: koszty, wytrzymałość i długoterminowe korzyści w nowoczesnym budownictwie
- Pręty zbrojeniowe FRP kontra pręty zbrojeniowe stalowe
Zgodność i certyfikacja
Do użycia Pręty zbrojeniowe GFRP w USA w przypadku projektów dostawcy muszą zapewnić:
- Certyfikaty ASTM D7957 dla zgodności materiału.
- Raporty ewaluacyjne ICC-ES (ER) na mocy AC454.
- Zatwierdzenia DOT (np. FDOT APL, TxDOT, Colorado DOT).
Korzyści dla rynku amerykańskiego
- Dłuższa żywotność infrastruktury (mosty, autostrady, infrastruktura morska).
- Zmniejszenie budżetów na utrzymanie gmin.
- Zgodność z cele zrównoważonego budownictwa i federalnych programów infrastrukturalnych.
Wniosek
Norma ACI 440.11-22 w pełni zaakceptowała stosowanie prętów zbrojeniowych GFRP w Stanach Zjednoczonych, dając inżynierom pewność, a wykonawcom przewagę konkurencyjną. Dzięki odporności na korozję, dłuższej żywotności i zgodności z przepisami amerykańskimi, GFRP to nie tylko alternatywa — to przyszłość żelbetu.
Jeśli jesteś inżynierem, wykonawcą lub inwestorem z USA, który chce zastosować pręty zbrojeniowe GFRP w swoich projektach lub założyć zakład produkcyjny, skontaktuj się z Composite-Tech dziś. Zapewniamy wiodącą na świecie sprzęt do produkcji prętów zbrojeniowych i siatki GFRP, pełne szkolenie i wsparcie w zakresie certyfikacji.
Często zadawane pytania
Czy pręty zbrojeniowe GFRP zostały zatwierdzone przez ACI?
Tak, ACI 440.11-22 to oficjalny kod projektowy dla GFRP w USA
Czy mogę stosować pręty zbrojeniowe z włókna szklanego w fundamentach budynków mieszkalnych?
Tak, norma ACI 440.11 obejmuje fundamenty, płyty i ściany. Zawsze sprawdzaj zgodność z lokalnymi przepisami budowlanymi.
Jaka jest długość zakładu dla GFRP?
Zwykle średnice prętów wynoszą od 40 do 60, w zależności od rozmiaru pręta i wykończenia powierzchni.
Czy pręty zbrojeniowe z włókna szklanego są ognioodporne?
Posiada niższą odporność ogniową niż stal; w środowiskach o wysokiej temperaturze konieczne jest zastosowanie dodatkowych środków ostrożności.
