Au cours des dernières années, le trafic de recherche pour « Ligne de production de barres d'armature en basalte », « machine à barres d'armature en fibre de basalte » et « Équipement pour barres d'armature BFRP » Le marché a explosé. Investisseurs et ingénieurs constatent la demande croissante de renforts résistants à la corrosion et souhaitent lancer leurs propres usines de BFRP.
À première vue, le marché semble simple : on achète une ligne de pultrusion, on y introduit des fibres de basalte et de la résine, et on obtient des barres d’armature en basalte. En pratique, la différence entre équipement de pultrusion générique et un moderne Ligne de production de barres d'armature en basalte Composite-Tech C’est la différence entre un bar qui « a l’air correct » et un bar qui répond systématiquement (et souvent dépasse) les exigences élevées en matière de design et les normes internationales.
Cet article explique pourquoi, étape par étape.

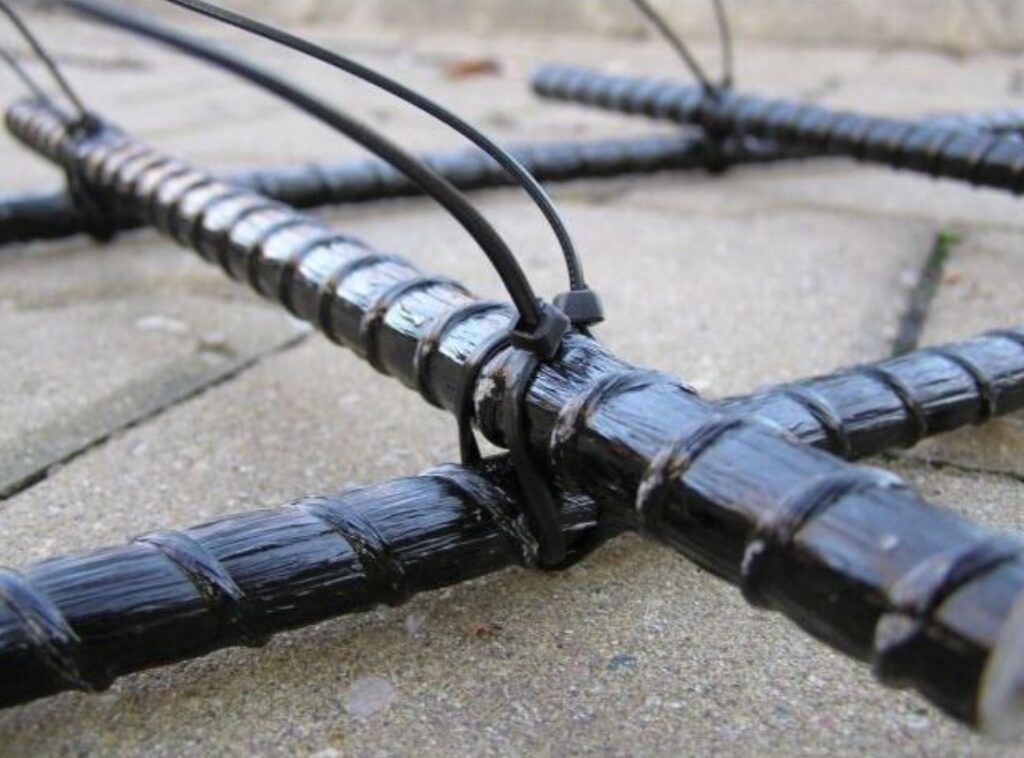

Pourquoi il est important de bien utiliser les barres d'armature en basalte (BFRP)
armatures en polymère renforcé de fibres de basalte (BFRP) n'est pas une invention marketing. Comparé à l'acier, les données techniques typiques montrent :
- densité autour 1,9–2,1 g/cm³ pour les barres d'armature en basalte par rapport à 7,8–7,9 g/cm³ pour l'acier,
- résistance à la traction des barres BFRP ≥850 MPa contre ~500 MPa pour l'acier,
- module d'élasticité du BFRP autour 40–55 GPa contre 200 GPa pour l'acier.
Donc, les barres d'armature en BFRP sont :
- beaucoup plus léger,
- de manière significative plus forte en tension,
- non corrosif et chimiquement inerte dans de nombreux environnements agressifs,
- thermiquement et électriquement non conducteurce qui est essentiel pour certains projets d'infrastructure et industriels.
Ces propriétés expliquent pourquoi les concepteurs prescrivent de plus en plus de barres en PRFV et en PRFV dans les tabliers de ponts, les structures côtières, les sols industriels et les infrastructures à longue durée de vie.
Mais pour exploiter ces avantages dans des projets concrets, ligne de production doit livrer des barres de manière fiable avec :
- résistance à la traction élevée et reproductible,
- module et fraction volumique de fibres corrects,
- Excellente imprégnation de la résine et vides minimaux,
- Géométrie stable et nervures de surface pour une forte adhérence au béton.
C'est là que la conception des équipements devient cruciale.
Voici à quoi ressemble une ligne de barres d'armature BFRP générique basée sur la pultrusion
La plupart machines génériques pour barres d'armature en PRV Sur le marché, ils suivent une configuration de pultrusion très basique :
- Rayonnage mobile alimente les fibres de verre ou de basalte.
- Les fibres sont tirées à travers un bain de résine unique.
- Le faisceau mouillé passe à travers un matrice chauffée pour le traitement.
- Un simple extracteur fait avancer le profil durci.
- UN unité de découpe coupe les barres à la longueur voulue.
Certaines descriptions de « lignes de production de barres d'armature en basalte » mentionnent le préformage et l'enroulement, mais en réalité, de nombreux systèmes à bas coût se contentent de cela. machines de pultrusion génériques avec une tête nervurée ajoutée sur le dessus.
Pour les profilés FRP simples, cela peut suffire. barres d'armature en basalte haute performance, cependant, les faiblesses sont évidentes :
- aucun contrôle préchauffage des mèches → l'humidité résiduelle et le silane limitent la pénétration de la résine ;
- un seul, souvent mal mélangé bain de résine → humidification inégale, air emprisonné ;
- une zone de chauffage → risque de noyau insuffisamment cuit ou de surface brûlée ;
- immédiat plonger dans l'eau froide → choc thermique, microfissures dans la résine ;
- limité ou fixe angle et inclinaison des côtes → performance sous-optimale des obligations ;
- bas, instable tension des fibres → ondulations, désalignement des fibres et propriétés non uniformes le long de la barre.
Sur le papier, une telle ligne de production continue de fabriquer des barres d'armature en PRFV. En pratique, ces barres peinent souvent à atteindre la résistance à la traction annoncée ou à satisfaire aux exigences des procédures de qualification destinées aux grands projets d'infrastructure.
La chaîne de procédés brevetée de Composite-Tech pour les barres d'armature en basalte
Composite-Tech a abordé les barres d'armature en PRFV de basalte et de verre sous un angle différent : il s'agissait d'abord de comprendre ce que normes, ingénieurs et essais de durabilité demande, puis conception d'un ligne de production qui assure structurellement ce niveau de performance.
Selon la documentation technique et la FAQ de l'entreprise, le cœur de chaque Ligne de production d'armatures Composite-Tech GFRP/BFRP est une chaîne technologique brevetée : préchauffage contrôlé des mèches, imprégnation de résine en trois étapes, enroulement de nervures programmable à n'importe quel angle, fours de démarrage infrarouges à ondes courtes et refroidissement en deux étapes (air + eau).
Examinons chaque étape et son importance particulière pour fibre de basalte.
Préchauffage du roving : élimination de l'humidité et des résidus de silane
Les mèches de basalte et de verre sont généralement enduites d'un apprêt silane et peuvent absorber l'humidité pendant le stockage et la manutention. L'humidité et l'excès d'apprêt agissent comme barrières pour la pénétration de la résine.
Les gammes Composite-Tech commencent par un module de préchauffage que:
- chauffe doucement les mèches à une température contrôlée,
- élimine l'excès d'humidité,
- active partiellement ou évapore l'encollage de surface.
Cette étape ouvre le faisceau de fibres Pour une imprégnation plus profonde de la zone, les lignes de pultrusion classiques omettent généralement cette étape.
Pour les fibres de basalte, qui peuvent avoir un tassement relativement serré et une rigidité élevée, ce pré-conditionnement affecte directement la capacité de la résine à mouiller et à lier le faisceau de filaments.
Triple imprégnation : compression pneumatique, activation ultrasonique et grille de précision
Dans un bain simple, les fibres traversent la résine guidées par des rouleaux. Composite-Tech utilise un système d'imprégnation en trois étapes:
- compression pneumatique – la pression mécanique propulse la résine entre les faisceaux de filaments individuels, chassant l'air.
- Imprégnation ultrasonique – L’énergie ultrasonique brise la tension superficielle et aide la résine à pénétrer jusqu’aux plus petits filaments.
- Grille spéciale / plaque d'étalonnage – façonne le faisceau, favorise une imprégnation plus poussée et élimine l'excès de résine pour atteindre une teneur en résine contrôlée.
Le résultat est Fraction volumique de fibres plus élevée, imprégnation plus uniforme et moins de vides – précisément les facteurs microstructuraux que la recherche associe à une meilleure résistance à la traction et à la fatigue des barres en PRF.
Pour barres d'armature en basalte, où la fibre brute elle-même offre une très haute résistance à la traction (jusqu'à plusieurs GPa), maximiser l'utilisation efficace de la fibre grâce à une imprégnation profonde est essentiel pour obtenir des performances de barre BFRP de haut niveau.

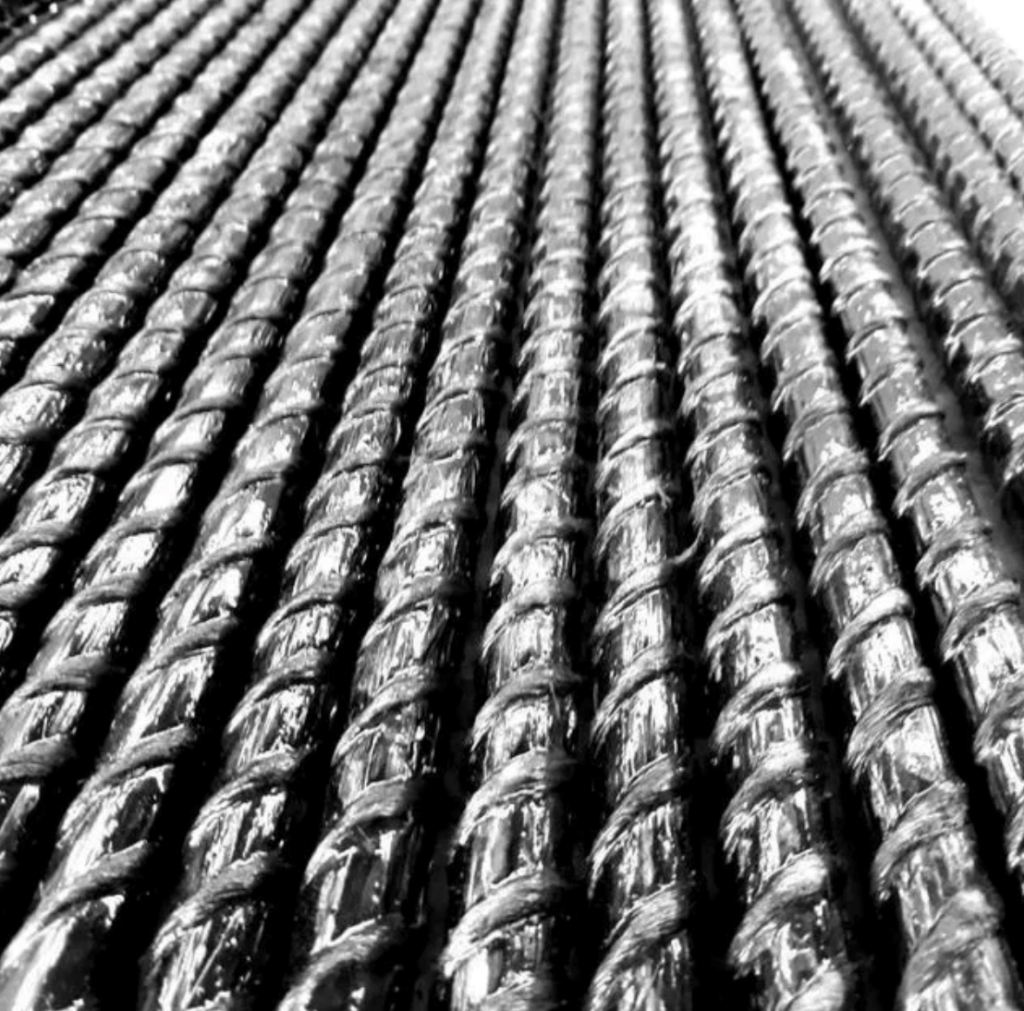

Enroulement des côtes programmable à n'importe quel angle
L'adhérence au béton est principalement régie par :
- géométrie de surface (nervures, creux, revêtement de sable) et
- rigidité relative de la barre et du béton.
Machines Composite-Tech CT-4 et CT-6 inclure un programmable module d'enroulement de nervures qui permet :
- pratiquement n'importe quel angle et inclinaison des côtes,
- bobinage synchronisé à grande vitesse avec la vitesse de traction,
- Géométrie uniforme pour toutes les barres et tous les quarts de production.
Ceci est crucial lors de la conception de barres BFRP pour des applications à forte adhérence telles que les tabliers de ponts, les structures de stationnement ou les dalles industrielles, et lorsque vous souhaitez respecter les protocoles de test spécifiques utilisés par les bureaux d'études ou les organismes de certification.
De nombreuses machines génériques pour barres d'armature en basalte fixent l'angle des nervures mécaniquement ou ne permettent qu'un réglage très grossier, ce qui limite l'optimisation du comportement d'adhérence.
Fours d'appoint infrarouges à ondes courtes : séchage de l'intérieur vers l'extérieur
Les lignes de pultrusion standard chauffent le composite principalement à partir de dehors par contact thermique ou par infrarouge à ondes longues. Si la surface surchauffe alors que le cœur est encore froid, on peut obtenir :
- résine interne sous-polymérisée,
- surface trop cuite, voire brûlée,
- Contraintes résiduelles et microfissures.
Composite-Tech intègre fours à infrarouge à ondes courtes qui pénètrent plus profondément dans la section transversale, lesquels :
- commence la polymérisation de l'intérieur,
- assure une répartition plus uniforme de la température,
- réduit le risque de brûlures de surface,
- raccourcit la distance nécessaire pour obtenir un durcissement complet à une vitesse de ligne donnée.
Pour la fibre de basalte, qui peut tolérer des températures élevées, cette approche permet de pousser le système de résine au plus près de son profil de durcissement optimal sans sacrifier la qualité de surface.
Refroidissement en deux étapes : air + eau pour éviter les chocs thermiques
Lorsqu'une barre sort des fours de cuisson, sa température de surface est généralement supérieure à 200 °CSur les équipements standard, la pièce est souvent plongée directement dans un bain d'eau froide pour le refroidissement et la stabilisation. Cela peut convenir aux profils simples, mais cela crée choc thermique dans les barres d'armature :
- la surface se contracte rapidement alors que le noyau est encore chaud,
- Des microfissures et des contraintes résiduelles se développent dans la résine,
- La durabilité à long terme et la résistance à la fatigue sont compromises.
Les machines Composite-Tech utilisent refroidissement à deux étages:
- Refroidissement par air – élimine le pic de chaleur et égalise les gradients de température.
- Refroidissement par eau – termine le refroidissement et arrête la post-cuisson au bon moment.
Ce détail apparemment insignifiant réduit considérablement les contraintes internes et les microfissures de surface, un facteur crucial pour la longue durée de vie des barres d'armature BFRP dans les environnements agressifs.
Tension de fibres élevée et contrôlée et composants de qualité supérieure
En plus de la chaîne de procédés brevetée, les lignes Composite-Tech sont conçues autour des éléments suivants :
- crémaillères et tireuses à tension contrôlée, qui maintiennent les fibres droites et alignées ;
- traction et coupe robustes, à servocommande ;
- systèmes de contrôle qui stockent et reproduisent des recettes pour différents diamètres et matériaux ;
- composants de marques européennes, américaines et japonaises, ce qui signifie un fonctionnement stable et une certification plus facile pour les usines d'exportation.
Une tension élevée et stable est particulièrement importante pour les fibres de basalte, dont la rigidité et la fragilité nécessitent une manipulation soigneuse pour éviter le flambage et le désalignement des filaments.

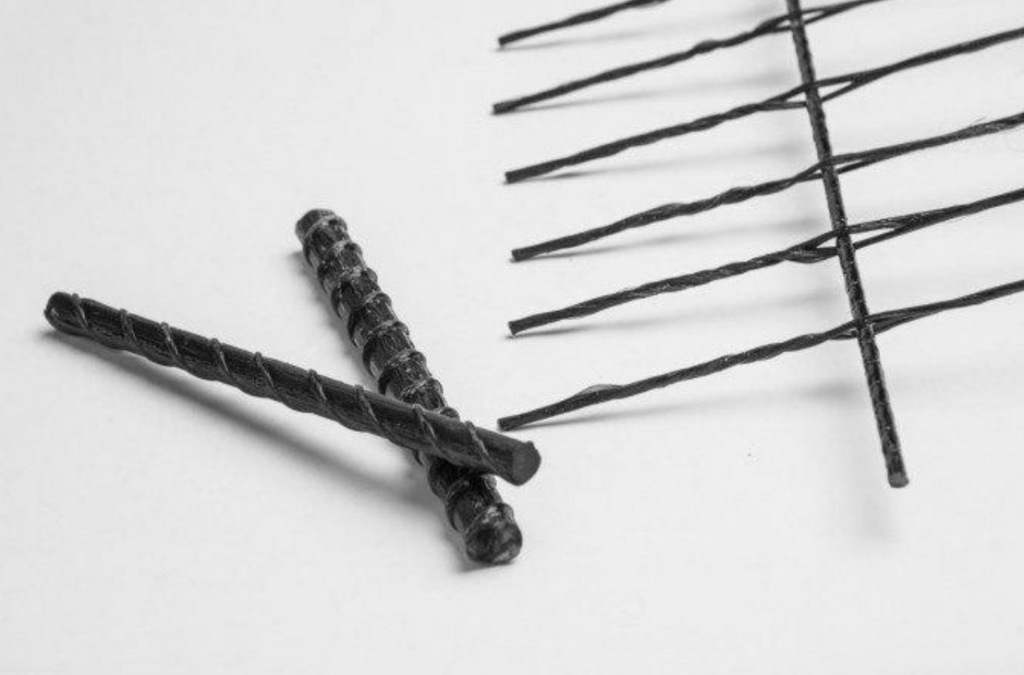

Qu'est-ce que cela signifie en termes de performances mécaniques ?
Les données publiées concernant les barres BFRP montrent qu'une barre d'armature en basalte de bonne qualité peut atteindre :
- résistance à la traction jusqu'à 1200 MPa (environ 2,4 fois l'acier typique),
- module autour 55–90 GPa,
- densité inférieure au tiers de celle de l'acier.
En pratique, les barres de lignes de pultrusion génériques se situent souvent dans la partie inférieure de cette fourchette, notamment lorsque :
- La fraction volumique de fibres est faible en raison d'une imprégnation insuffisante,
- Le taux de vide est élevé,
- Le durcissement et le refroidissement ne sont pas contrôlés.
Les clients de Composite-Tech, quant à eux, configurent leurs lignes de production d'armatures en basalte spécifiquement pour atteindre les objectifs fixés. limite supérieure des propriétés mécaniques et de se conformer aux spécifications du projet basées sur ACI, ASTM et les directives de conception locales pour le renforcement en PRF.
Le résultat n'est pas simplement une armature « acceptable », mais Barres BFRP qui réussissent systématiquement les tests et certifications de tiers, ouvrant ainsi la voie à des marchés d'infrastructures exigeants plutôt qu'à de simples petits projets privés.
Impact commercial : pourquoi les investisseurs choisissent Composite-Tech pour les usines BFRP
D'un point de vue purement économique, la survie d'une usine de barres d'armature en basalte dépend de :
- rendement (quelle quantité de vos fibres et résines devient une barre vendable),
- taux de rebut (le nombre de mètres perdus à cause de la casse, des défauts, de l'instabilité),
- vitesse de ligne et la disponibilité,
- capacité d'atteindre marchés haut de gamme au lieu de se concurrencer uniquement sur les prix.
Les lignes de production de barres d'armature en basalte de Composite-Tech répondent directement à ces besoins :
- Meilleure imprégnation et séchage → moins de défauts internes → moins d'interruptions de production et moins de produits rejetés.
- Géométrie stable et qualité des côtes → Découpe, mise en paquet et contrôle qualité facilités.
- Refroidissement en deux étapes et haute tension des fibres → Durée de vie des matrices plus longue, temps d'arrêt réduit, propriétés mécaniques plus prévisibles.
- Documentation et recettes de processus aligné sur les normes (ASTM, ACI, ISO) → certification et acceptation plus faciles par les ingénieurs.
Un investisseur qui achète une machine à barres d'armature en basalte au hasard se retrouve avec un appareil de pultrusion. Un investisseur qui installe un Ligne de production de barres d'armature en basalte Composite-Tech obtient un processus complet conçu en fonction du matériau, des normes et du modèle commercial.
Liste de contrôle : éléments à rechercher dans les équipements de fabrication de barres d'armature en basalte
Si vous comparez les offres pour un ligne de production de barres d'armature en basalte, utilisez cette liste de contrôle :
- Existe-t-il un préchauffage contrôlé du roving ?
- Dans le cas contraire, attendez-vous à une moins bonne humidité et à une plus grande variabilité.
- Combien d'étapes d'imprégnation existe-t-il, et y a-t-il une activation ultrasonique ?
- Bain de résine statique unique = solution générique.
- Système multi-étapes avec compression mécanique + ultrasons = solution avancée.
- La machine peut-elle ajuster par programmation l'angle et l'inclinaison des nervures en fonction des différentes tailles de barres et des exigences du marché ?
- Quels types de fours sont utilisés ?
- Seuls les appareils de chauffage par contact ou à ondes longues → risque de polymérisation inégale.
- Booster infrarouge à ondes courtes combiné à des fours secondaires → durcissement plus uniforme et plus rapide.
- Comment le refroidissement est-il organisé ?
- Plongeon direct dans l'eau chaude puis dans l'eau froide → choc thermique potentiel.
- Refroidissement à deux étages air + eau → réduction des contraintes internes et meilleure durabilité.
- Quelle est la vitesse de ligne stable maximale pour les barres d'armature en basalte aux diamètres cibles ?
- Quelles marques sont utilisées pour les variateurs, les automates programmables, les capteurs et l'électronique de puissance ?
- Le fournisseur propose-t-il des paramètres de processus et une formation spécifiques au BFRP (et pas seulement au PRV en verre) ?
En parcourant honnêtement cette liste, vous comprendrez pourquoi. Composite-Tech se trouve actuellement dans une catégorie distincte chez la plupart des vendeurs d'équipements de pultrusion génériques.
FAQ : Ligne de production d’armatures en basalte et technologie Composite-Tech
La même ligne de production Composite-Tech peut-elle produire à la fois des barres d'armature en PRV de basalte et en fibre de verre ?
Oui. Les gammes Composite-Tech sont conçues pour les deux. PRFV et PRFVLe procédé offre un contrôle précis de la température, de la vitesse et de la tension, basé sur une recette spécifique. La chaîne d'imprégnation triple et de polymérisation infrarouge est compatible avec les deux matériaux ; seuls certains paramètres et systèmes de résine varient.
Les machines à barres d'armature en basalte de Composite-Tech sont-elles conformes aux normes internationales ?
La chaîne de processus a été développée pour aider les producteurs à satisfaire aux exigences mécaniques et de durabilité associées à Spécifications ASTM et directives de conception de l'ACI pour les barres en PRF. La conformité finale dépend toujours du système de résine choisi et des essais locaux, mais l'équipement lui-même est conçu en tenant compte de ces objectifs.
Les barres d'armature en basalte sont-elles toujours meilleures que l'acier ?
Pas toujours. L'acier reste le meilleur choix pour les éléments très ductiles, principalement soumis à la compression, et lorsque la conductivité électrique est requise. Mais dans environnements sujets à la corrosion, riches en chlorures ou sensibles aux champs magnétiquesLes barres d'armature en PRV de basalte et de verre peuvent être techniquement et économiquement supérieures.
Pourquoi la qualité du matériel est-elle si importante ?
Parce que les barres d'armature en PRF sont un matériau dépendant du processusLa même fibre de basalte et la même résine peuvent produire une barre d'excellente qualité ou une barre peu fiable, selon l'imprégnation, le durcissement et le refroidissement. Des équipements comme Ligne de production de barres d'armature en basalte de Composite-Tech Il s'agit essentiellement d'un grand réacteur chimique à contrôle précis. Négliger cet élément n'est pas compatible avec une activité pérenne et rigoureusement encadrée par des normes strictes.
Dernière réflexion
Le marché pour équipement de fabrication d'armatures en basalte Le sujet est dense sur le papier, mais étonnamment superficiel lorsqu'on examine la véritable profondeur de l'ingénierie. Si votre objectif est simplement de vendre « quelque chose qui ressemble à du fer à béton », presque n'importe quelle machine de pultrusion fera l'affaire. Si votre objectif est de devenir un Fournisseur de confiance de BFRP pour les grands projets d'infrastructureLa chaîne de production qui alimente vos bars doit être aussi avancée que le matériau lui-même.
C'est précisément l'espace où Composite-Tech a investi ses brevets, ses heures d'ingénierie et son expérience en matière de projets internationaux — et c'est pourquoi les usines construites sur des lignes de production de barres d'armature en basalte Composite-Tech produisent systématiquement des barres BFRP plus résistantes et plus fiables que celles fabriquées sur des équipements de pultrusion génériques.
