معامل مرونة حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبوليمر مقابل قوة الشد: لماذا لا تُعتبر القوة هي الصلابة؟

إجابة سريعة: ما الفرق بين معامل المرونة وقوة الشد لقضبان التسليح المصنوعة من الألياف الزجاجية المقواة بالبوليمر؟

قوة الشد (tells) هي مقدار الإجهاد الذي يمكن أن يتحمله قضيب التسليح المصنوع من الألياف الزجاجية المقواة بالبوليمر (GFRP) قبل أن ينكسر. معامل المرونة (tells) هو مدى صلابة القضيب تحت الحمل. هما ليسا نفس الخاصية.

يُعد هذا التمييز أساسيًا لأن قضبان التسليح المصنوعة من الألياف الزجاجية المقواة بالبوليمر (GFRP) تتمتع بقوة شد عالية جدًا، غالبًا ما تكون أعلى من قوة خضوع قضبان التسليح الفولاذية التقليدية، بينما يكون معامل مرونتها أقل من الفولاذ. يبلغ معامل مرونة حديد التسليح الفولاذي عادةً حوالي 200 جيجا باسكال / 29000 كيلوباسكال. عادةً ما تكون قيمة معامل المرونة لقضبان التسليح المصنوعة من الألياف الزجاجية المقواة بالبوليمر (GFRP) أقل بكثير وتعتمد على المنتج؛ فقد أظهرت الاختبارات المنشورة لقضبان GFRP بقطر 12 مم من ثلاثة مصنعين قيمًا متوسطة لمعامل المرونة تبلغ حوالي 54.0 جيجا باسكال, 54.3 جيجا باسكال، و 39.3 جيجا باسكال.

هذا يعني أن قضيب GFRP قد يكون قوي في التوتر لكن مع ذلك أقل صلابة من الفولاذ. في تصميم الخرسانة المسلحة، يؤثر ذلك على عرض الشقوق، والانحراف، وقابلية الخدمة، وطول التثبيت، والإجهاد المسموح به. لا يُعدّ حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبوليمر (GFRP) بديلاً مباشراً للفولاذ من حيث القطر الاسمي، بل يجب تصميمه وفقاً لقواعد خاصة بالألياف الزجاجية المقواة بالبوليمر، وبيانات خاصة بالمنتج، والمعايير المعمول بها.

النقاط الرئيسية

• القوة ليست صلابة. تصف قوة الشد ومعامل المرونة سلوكًا مختلفًا.
• يمكن أن يتمتع حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك (GFRP) بقوة شد عالية ولكن بصلابة أقل من الفولاذ.
• عادة ما يضعف الفولاذ قبل الفشل؛ أما الألياف الزجاجية المقواة بالبوليمر فتتصرف بشكل مختلف ولا تحتوي على مرحلة خضوع تشبه الفولاذ.
• في الخرسانة المسلحة بالألياف البوليمرية، يمكن أن تصبح فحوصات قابلية الخدمة مثل عرض الشقوق والانحراف أكثر أهمية من قوة الشد القصوى وحدها.
• لا يعني ارتفاع رقم MPa بالضرورة أن قضيبًا أصغر يمكن أن يحل محل الفولاذ من حيث القطر.
• يعتمد معامل المرونة لـ GFRP على المنتج ويتأثر بنوع الألياف ومحتوى الألياف ونظام الراتنج وجودة التصنيع وطريقة الاختبار.
• ASTM D7205/D7205M-26 هي طريقة اختبار ASTM الحالية لخصائص الشد لقضبان FRP المركبة وتحدد قوة الشد الطولية شبه الساكنة وخصائص الاستطالة.
• ASTM D7957/D7957M هي مواصفات ASTM لقضبان GFRP لتقوية الخرسانة، بينما رمز ACI-440.11-22 يوفر متطلبات التصميم والتفصيل للخرسانة الهيكلية المسلحة بقضبان GFRP المتوافقة مع معيار ASTM D7957-22.
• إن السؤال الهندسي الصحيح ليس فقط "ما مدى قوة القضيب؟" ولكن أيضًا "ما مدى صلابته، وكيف يترابط، وكيف يتصرف العنصر تحت أحمال الخدمة؟"“

لماذا هذا الموضوع مهم؟

ينجذب الكثير من الناس في البداية إلى حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك (GFRP) لأنهم يرون أرقام قوة الشد العالية.

قد تُظهر ورقة البيانات ما يلي:

• 800 ميجا باسكال؛;
• 1000 ميجا باسكال؛;
• 1100 ميجا باسكال؛;
• 1200 ميجا باسكال أو أكثر.

بالمقارنة مع قيم مقاومة الخضوع للصلب الشائعة الاستخدام في البناء، تبدو هذه الأرقام مثيرة للإعجاب. وهي مهمة بالفعل، لكنها لا تمثل الصورة الكاملة للتصميم.

لا يحتاج الهيكل الخرساني، سواء كان عارضة أو بلاطة أو جداراً أو أساساً، إلى تسليح يقاوم التمزق النهائي فحسب، بل يحتاج أيضاً إلى تسليح يتحكم في سلوكه أثناء تشغيله.

وهذا يعني أنه يجب على المهندس التحقق مما يلي:

• انحراف؛;
• عرض الشق؛;
• الإجهاد تحت أحمال الخدمة؛;
• رابطة؛;
• طول فترة النمو؛;
• وصلة تراكبية؛;
• السلوك على المدى الطويل؛;
• حدود تمزق الزحف؛;
• عوامل الحد من العوامل البيئية.

لهذا السبب يُعدّ معامل المرونة مهمًا.

قوة الشد تجيب على السؤال التالي:

“"ما مقدار الضغط الذي يمكن أن يتحمله القضيب قبل أن ينهار؟"”

يجيب المعامل على سؤال آخر:

“"ما مقدار تمدد القضيب تحت الحمل؟"”

كلا السؤالين مهمان.

قوة الشد: الرقم الذي يلاحظه معظم الناس أولاً

قوة الشد هي قيمة الإجهاد. وعادة ما يتم التعبير عنها بـ:

• ميجا باسكال في الأنظمة المترية؛;
• ksi في الأنظمة العرفية الأمريكية.

بالنسبة لمشتري حديد التسليح، غالباً ما تكون قوة الشد هي أول رقم يقارنونه. وهذا أمر مفهوم، لكنه قد يُعطي انطباعاً خاطئاً إذا استُخدم وحده.

الجدول 1: قوة الشد مقابل حمل الشد

شرط	وحدة	ماذا يعني ذلك
قوة الشد	ميجا باسكال / كيلو باسكال	قدرة تحمل المادة للإجهاد
الحمل الشدّي	كيلو نيوتن / كيب	القوة الفعلية التي تحملها القضيب قبل التمزق
المساحة الفعالة	مم² / بوصة²	المساحة المستخدمة لحساب الإجهاد
السلالة النهائية	% أو سلالة دقيقة	الإجهاد عند التمزق
معامل	GPa / Msi	الصلابة تحت الحمل

يتناول معيار ASTM D7205/D7205M-26 خصائص الشد لقضبان الألياف المقواة بالبوليمر (FRP) المستخدمة كعناصر شد في الخرسانة المسلحة، أو الخرسانة مسبقة الإجهاد، أو الخرسانة مسبقة الإجهاد. وهذا يعني أن اختبار الشد الصحيح ليس مجرد اختبار "السحب حتى الكسر"، بل يجب أن يحدد كيفية قياس المقاومة والاستطالة وخصائص الشد الأخرى ذات الصلة.

تكمن المشكلة في أن العديد من المناقشات التجارية تتوقف عند قوة الشد. وهذا غير مكتمل.

معامل المرونة: الرقم الذي يتحكم في الصلابة

يقيس معامل المرونة الصلابة.

المادة ذات معامل المرونة الأعلى تتمدد بشكل أقل تحت نفس الإجهاد. أما المادة ذات معامل المرونة الأقل فتتمدد بشكل أكبر تحت نفس الإجهاد.

الفولاذ مادة صلبة. معامل مرونته يُؤخذ عادةً على أنه تقريبًا tely 200 جيجا باسكال / 29 ميجا باسكال.

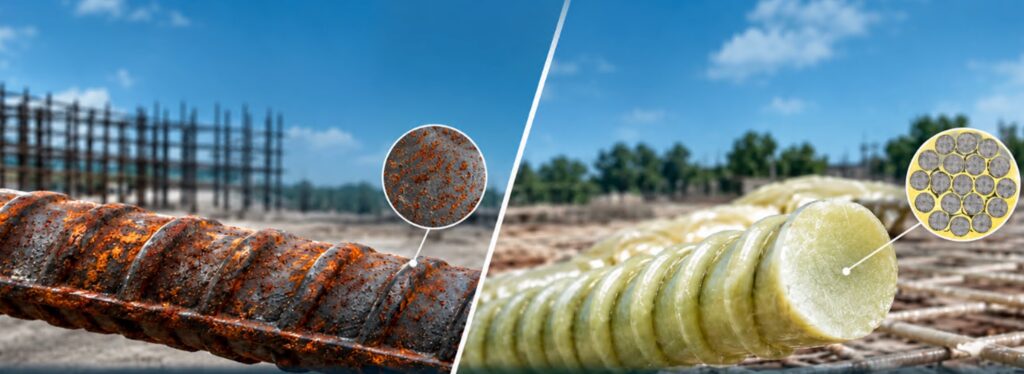

يختلف البوليمر المقوى بالألياف الزجاجية (GFRP) عن ذلك. فمعامل مرونته أقل ويعتمد على المنتج. في دراسة جاريك وكوبيك لثلاثة أنواع من قضبان GFRP، أظهر مصنعان قيمًا متوسطة لمعامل المرونة تقارب 54 جيجا باسكال, بينما أظهر الثالث حوالي 39.3 جيجا باسكال.

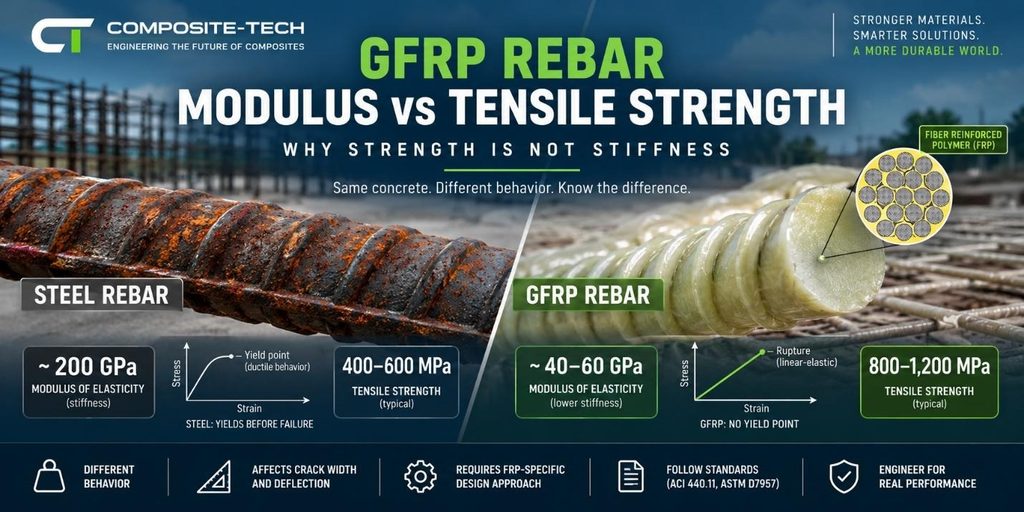

الجدول 2: مقارنة نموذجية للصلابة

مادة	معامل المرونة التقريبي	المعنى العملي
قضبان التسليح الفولاذية	~200 جيجا باسكال / 29 ميجا باسكال	صلابة عالية
أمثلة على حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبوليمر (GFRP) ذي معامل مرونة أعلى	~54 جيجا باسكال / 7.8 ميجا باسكال	صلابة أقل من الفولاذ
مثال على حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبوليمر (GFRP) ذي معامل مرونة منخفض	~39 جيجا باسكال / 5.7 ميجا باسكال	حتى مع انخفاض الصلابة؛ تصبح سهولة الصيانة أكثر أهمية

هذا لا يعني أن مادة GFRP ضعيفة. بل يعني أنه يجب تصميم العنصر بما يتناسب مع سلوك المادة الصحيح.

قد يقاوم كل من الحبل عالي المتانة وقضيب الفولاذ قوى شد كبيرة، لكنهما لا يتمددان بنفس الطريقة. ويعاني الخرسانة المسلحة من مشكلة مماثلة: فالصلابة تُغير كيفية تشكل الشقوق والانحراف.

القوة تكمن في الفشل. أما الصلابة فتتعلق بسلوك الخدمة.

يقضي الهيكل معظم حياته تحت أحمال التشغيل، وليس أحمال الفشل النهائي.

ولهذا السبب تُعدّ قابلية الخدمة مهمة.

تعني صلاحية الخدمة أن الهيكل يتصرف بشكل مقبول أثناء الاستخدام العادي. بالنسبة للخرسانة المسلحة، يشمل ذلك غالبًا ما يلي:

• عرض الشق؛;
• انحراف؛;
• الاهتزاز عند الاقتضاء؛;
• حدود الإجهاد؛;
• التعرض المرتبط بالمتانة؛;
• تشوه طويل الأمد.

مع استخدام تقوية الألياف الزجاجية المقواة بالبوليمر (GFRP)، قد تصبح قابلية الخدمة عاملاً حاسماً في التصميم لأن القضيب أقل صلابة من الفولاذ. قد يتمتع العنصر بقوة قصوى كافية، ولكنه مع ذلك يحتاج إلى مزيد من التقوية، أو تباعد مختلف، أو عمق مختلف، أو تفاصيل مختلفة للتحكم في التشققات والانحراف.

الجدول 3: القوة مقابل الصلابة في التصميم

سؤال	تسيطر عليها بشكل رئيسي
هل سينكسر القضيب؟	قوة الشد وإجهاد التصميم
إلى أي مدى سيتمدد الشريط؟	معامل المرونة
إلى أي مدى ستتسع الشقوق؟	معامل المرونة، تباعد القضبان، قوة الترابط، الغطاء الخرساني، خصائص الخرسانة
ما مقدار انحراف العضو؟	صلابة المقطع، نسبة التسليح، معامل المرونة، طول الامتداد، التحميل
هل يمكن أن تنتقل القوة إلى الخرسانة؟	المظهر السطحي، والترابط، وطول التطوير
هل يمكن للهيكل أن يؤدي وظيفته على المدى الطويل؟	مستوى الإجهاد، تمزق الزحف، البيئة، المتانة

حتى القضيب القوي ذو الصلابة المنخفضة يحتاج إلى تصميم مناسب لسهولة الصيانة.

هذه هي النقطة التي تغفلها العديد من المقارنات البسيطة بين "الألياف الزجاجية المقواة بالبلاستيك" و"الفولاذ".

الفولاذ قابل للتشكيل. أما الألياف الزجاجية المقواة بالبلاستيك فلا تخضع للتشكيل مثل الفولاذ.

يتصرف الفولاذ والألياف الزجاجية المقواة بالبلاستيك بشكل مختلف تحت تأثير الشد.

يتميز حديد التسليح عادةً بمنطقة مرونة ثم يخضع للتشوه. يُعدّ هذا السلوك جزءًا من فلسفة تصميم الخرسانة المسلحة التقليدية، ويمكن أن يوفر علامات تحذيرية مرئية مثل التشققات والانحرافات الكبيرة قبل الانهيار.

تختلف قضبان البوليمر المقوى بالألياف (FRP). تُعامل مراجع التصميم قضبان التسليح الفولاذية على أنها مرنة-لدنة، بينما تُعامل قضبان التسليح المصنوعة من البوليمر المقوى بالألياف على أنها خطية-مرنة في تحليل الانحناء. ويوضح نفس مرجع تصميم البوليمر المقوى بالألياف أن العناصر الفولاذية المُسلحة في الانحناء تُصمم تقليديًا بحيث يتجاوز الفولاذ حد الخضوع، مما يُنتج سلوكًا مطيليًا مع علامات مرئية مثل التشققات الواسعة والانحرافات الكبيرة قبل الانهيار.

الجدول 4: سلوك الشد بين الفولاذ والألياف الزجاجية المقواة بالبوليمر

ملكية	حديد التسليح	حديد التسليح المقوى بألياف زجاجية
سلوك الإجهاد والانفعال	مرن، ثم قابل للانثناء	Approsimately مرن خطي حتى التمزق
هضبة الإنتاجية	نعم	لا يوجد مستوى خضوع يشبه الفولاذ
تحذير من الفشل	سلوك أكثر مرونة ممكن	يجب تجنب التمزق الهش من خلال التصميم
معامل	~200 جيجا باسكال	أقل ويعتمد على المنتج
أسلوب التصميم	قواعد تصميم الخرسانة المسلحة بالفولاذ	قواعد تصميم خاصة بالألياف البلاستيكية المقواة بالبوليمر
مشكلة رئيسية تتعلق بقابلية الخدمة	سلوك مألوف للتشقق/الانحراف	غالباً ما يتطلب عرض الشقوق وانحرافها عن مسارها عناية خاصة

لهذا السبب لا يمكن بيع الألياف الزجاجية المقواة بالبلاستيك (GFRP) بشكل مسؤول على أنها "فولاذ أقوى". إنها ليست فولاذًا. إنها مادة تقوية مختلفة.

لماذا قد يُضلل رقم ميجا باسكال المرتفع المشترين؟

قد يرى المشتري 1000 ميجا باسكال على ورقة بيانات GFRP و 500 ميجا باسكال بناءً على بيانات الفولاذ، نستنتج ما يلي:

“"الألياف الزجاجية المقواة بالبلاستيك أفضل بمرتين."”

هذا الاستنتاج بسيط للغاية.

يقيس مقياس ميجا باسكال قدرة التحمل للإجهاد. ولا يُظهر الصلابة، ولا قوة الترابط، ولا طول التصلب، ولا عرض الشق، ولا الانحراف. كما أنه لا يُظهر إجهاد التصميم على المدى الطويل بعد انخفاضات التمزق الناتجة عن العوامل البيئية والزحف.

والمقارنة الأفضل هي:

أسئلة المشترين	سؤال الهندسة الأفضل
هل قوة الشد بالميغاباسكال أعلى من قوة الشد بالفولاذ؟	ما هي قوة الشد، وحمل الشد، والمساحة الفعالة؟
هل الشريط أقوى؟	ما هي طريقة الاختبار وعوامل التخفيض؟
هل يمكنني استخدام قطر أصغر؟	ما الذي تسمح به أحكام تصميم الألياف الزجاجية المقواة بالبلاستيك؟
هل يمكنني استبدال الفولاذ بفولاذ مطابق تمامًا؟	هل تم فحص معامل المرونة، وعرض الشق، والانحراف، والترابط، وطول التثبيت؟
هل تمت الموافقة عليه؟	ما هي التقارير والمعايير الخاصة بالمنتج التي تنطبق؟

الرقم الأعلى ليس دائماً الرقم الأكثر فائدة.

بالنسبة للمهندسين، فإن ورقة البيانات الموثوقة هي التي تُظهر القوة والصلابة معًا.

تباين المنتج: لا تتمتع جميع قضبان GFRP بنفس معامل المرونة.

أحد الأسباب الرئيسية لأهمية هذا الموضوع هو أن منتجات GFRP تختلف.

في دراسة جاريك وكوبيك، تم اختبار ثلاثة أنواع من قضبان GFRP بنفس القطر الاسمي المعلن. وقد أبلغت الدراسة عن اختلافات بين القطر الاسمي والقطر المكافئ من حوالي من -11% إلى +14%, مع وجود اختلافات بين الشركات المصنعة قريبة من 3 مم, أو حول 25% بقطر اسمي.

كما تباينت النتائج الميكانيكية:

الجدول 5: نتائج اختبارات قضبان GFRP المنشورة من ثلاثة مصنعين

الشركة المصنعة	متوسط قوة الشد	متوسط معامل المرونة	متوسط تشوه الحدود
الشركة المصنعة 1	1268.5 ميجا باسكال	54.0 جيجا باسكال	2.4%
الشركة المصنعة 2	1190.0 ميجا باسكال	54.3 جيجا باسكال	2.2%
الشركة المصنعة 3	782.8 ميجا باسكال	39.3 جيجا باسكال	2.0%

المصادر: جاريك وكوبيك، بروسيديا الهندسية 108، 2015.

يشير ملخص الدراسة نفسها إلى أن قدرة تحمل نوعين من قضبان GFRP كانت أعلى بأكثر من الضعف مقارنةً بقضبان الصلب AIIIN، بينما كانت قدرة تحمل النوع الثالث أعلى بنحو 30%؛ كما ذكرت الدراسة معامل يونغ لـ 54 جيجا باسكال لشركتين مصنعتين و 39 جيجا باسكال أما بالنسبة للثالث.

لهذا السبب تحديداً تُعدّ جداول البيانات والاختبارات مهمة.

لا ينبغي للمشتري أن يطلب فقط:

“"هل هذا مصنوع من الألياف الزجاجية المقواة بالبلاستيك؟"”

السؤال الصحيح هو:

“"أي منتج من منتجات GFRP، وما هو معامل المرونة، وما هو حمل الشد، وما هي المساحة الفعالة، وما هو شكل السطح، وما هو تقرير الاختبار؟"”

لماذا يؤثر معامل المرونة على عرض الشقوق؟

يُعدّ التصدع أمراً طبيعياً في الخرسانة المسلحة. والسؤال هو ما إذا كانت هذه التصدعات تبقى ضمن الحدود المقبولة بالنسبة للمنشأة وظروف التعرض.

عندما يتشقق الخرسانة، تنتقل قوة الشد إلى حديد التسليح. إذا كان حديد التسليح أقل صلابة، فإنه يستطيل أكثر تحت نفس الإجهاد. وهذا قد يؤثر على عرض الشقوق والمسافة بينها.

يُعدّ شكل سطح مادة GFRP وطريقة تماسكها من العوامل المهمة. فالقضيب ذو السطح المضلّع أو الملفوف أو المغطى بالرمل يتفاعل مع الخرسانة بشكل مختلف عن القضيب الأملس. وتشير المواصفات المتعلقة بمعيار ASTM D7205 إلى أن قضبان FRP تتميز عمومًا بتموجات سطحية أو طبقات من الجزيئات المترابطة، أو كليهما، لتعزيز التداخل الميكانيكي بين القضيب والخرسانة.

الجدول 6: المتغيرات المؤثرة على عرض الشقوق في الخرسانة المسلحة بألياف زجاجية مقواة بالبوليمر

عامل	لماذا يهم ذلك
معامل مرونة الألياف الزجاجية المقواة بالبوليمر	انخفاض الصلابة يمكن أن يزيد من إجهاد التسليح
تباعد القضبان	يمكن أن يؤدي تقارب المسافات بين الشقوق إلى تحسين توزيعها
غطاء خرساني	يؤثر على عرض الشقوق وسلوك الترابط
المظهر السطحي	يؤثر على نقل القوة بين القضيب والخرسانة
قوة الترابط	يؤثر على تطور الشقوق
نسبة التعزيز	يمكن أن يؤدي المزيد من التعزيز إلى تحسين سلوك الخدمة
قوة الخرسانة	يؤثر على التشقق والترابط
إجهاد التصميم	يمكن أن يؤدي انخفاض إجهاد الخدمة إلى تقليل التشققات

ولهذا السبب لا يمكن أن تكون "قوة الشد العالية" هي الحجة التصميمية الوحيدة.

لماذا يؤثر معامل المرونة على الانحراف؟

يعتمد الانحراف على صلابة العنصر.

في البلاطة أو الكمرة الخرسانية المسلحة، تتأثر الصلابة بما يلي:

• حجم مقطع الخرسانة؛;
• فترة؛;
• حمولة؛;
• التصدع؛;
• كمية التعزيز؛;
• معامل التسليح؛;
• الآثار طويلة المدى.

نظراً لأن معامل المرونة لـ GFRP أقل من معامل المرونة للفولاذ، فقد يتطلب العنصر المقوى بـ GFRP نسب تقوية مختلفة أو تباعداً أو أبعاداً مختلفة للعنصر لتلبية حدود الانحراف.

هذا لا يجعل مادة GFRP غير مناسبة. بل يعني أن التصميم يجب أن يتم بشكل صحيح.

الجدول 7: ماذا يحدث إذا تم تجاهل المعامل؟

خطأ	النتيجة المحتملة
استبدل الفولاذ حسب القطر فقط	عرض الشق أو انحرافه المفرط
قارن قوة الشد فقط	المبالغة في تقدير أداء الخدمة
تجاهل ضغط حمل الخدمة	إجهاد العمل أعلى من المتوقع
تجاهل الرابطة وشكل السطح	افتراضات ضعيفة بشأن نقل القوة
تجاهل أحكام تصميم الألياف الزجاجية المقواة بالبلاستيك	تصميم غير آمن أو غير اقتصادي
استخدم قيم GFRP العامة	عدم تطابق المنتج

يمكن لعنصر GFRP المصمم بشكل صحيح أن يؤدي أداءً جيداً. أما العنصر المصمم بشكل سيئ فقد يسبب مشاكل.

المشكلة ليست في المادة نفسها، بل في المقارنة غير الصحيحة.

كيف تعاملت كل من ASTM و ACI مع المشكلة

لا تتعامل معايير GFRP الحديثة مع القضيب على أنه "فولاذ بلاستيكي".“

يُعدّ معيار ASTM D7957/D7957M مواصفة ASTM لقضبان GFRP المستخدمة في تسليح الخرسانة. أما معيار ASTM D7205/D7205M-26 فهو طريقة اختبار الشد لقضبان FRP المركبة، ويشمل اختبار مقاومة الشد الطولي شبه الساكن وخصائص الاستطالة.

يوفر ACI CODE-440.11-22 الحد الأدنى من المتطلبات للمواد والتصميم والتفاصيل الخاصة بالخرسانة الهيكلية المسلحة بقضبان GFRP المتوافقة مع ASTM D7957-22.

هذا المزيج مهم:

وثيقة	دور
ASTM D7957/D7957M	مواصفات المنتج لقضبان GFRP
ASTM D7205/D7205M	طريقة اختبار الشد لقضبان البوليمر المقوى بالألياف
ASTM D7913/D7913M	سلوك الترابط عن طريق اختبار السحب
رمز ACI-440.11-22	تصميم وتفصيل الخرسانة الإنشائية باستخدام قضبان GFRP
ICC-ES AC454	مسار معايير التقييم لقضبان الألياف الزجاجية المقواة بالبلاستيك

يؤكد النهج القائم على المعايير النقطة المركزية لهذه المقالة:

مادة GFRP هي مادة هندسية ذات منطق تصميم خاص بها. لا ينبغي استخدامها عن طريق نسخ أقطار قضبان الصلب دون التحقق من خصائص المنتج المحددة.

قد يكون الحمل الشدّي أكثر فائدة من قوة الشد وحدها

ومن بين الأخطاء الشائعة الأخرى الفرق بين قوة الشد وحمل الشد.

قوة الشد هي الإجهاد.

الحمل الشدّي هو القوة الفعلية.

يمكن لقضيب ذي مساحة فعالة أكبر أن يتحمل قوة أكبر حتى لو كانت قيمة إجهاد المادة متشابهة. ولهذا السبب يجب أن تُظهر جداول البيانات كلا القيمتين.

الجدول 8: ما يجب طلبه من مورد حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك

بيانات المنتج	لماذا يهم ذلك
القطر الاسمي	مرجع الحجم التجاري
المساحة الفعالة	مطلوب لإجراء حسابات الإجهاد
الحمل الشدّي	القدرة الفعلية للقوة
قوة الشد	قدرة تحمل المواد للإجهاد
معامل	الصلابة وسهولة الاستخدام
السلالة النهائية	سلوك التمزق
المظهر السطحي	سلوك الترابط
بيانات السندات	طول التطوير ووصلة التداخل
طريقة الاختبار	يجعل القيم قابلة للمقارنة
إمكانية تتبع الدفعات	يعرض مراقبة الإنتاج

ينبغي أن تشمل المقارنة الجادة بين الألياف الزجاجية المقواة بالبلاستيك والفولاذ كلاً من القوة والصلابة.

لماذا تؤثر جودة التصنيع على معامل المرونة والقوة؟

حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك (GFRP) هو مادة مركبة. وتعتمد خصائصه على النظام الكامل:

• نوع الألياف؛;
• محتوى الألياف؛;
• محاذاة الألياف؛;
• نظام الراتنج؛;
• جودة التشريب؛;
• المعالجة؛;
• تكوين السطح؛;
• المنطقة الفعالة؛;
• اتساق الإنتاج.

تُعدّ نتائج جاريك وكوبيك مفيدة لأنها تُظهر اختلافات كبيرة بين المنتجات، حتى ضمن نفس فئة المواد العامة. وقد قاس بحثهما أقطارًا مكافئة مختلفة وخصائص ميكانيكية مختلفة بين الشركات المصنعة التي خضعت للاختبار.

لهذا السبب تكنولوجيا الإنتاج الأمور.

ينبغي توضيح موقف شركة Composite-Tech بدقة: فالمعدات وحدها لا تضمن أي معامل مرونة أو قوة محددة. وتعتمد القيم النهائية على مواد خام, ، التركيبة، ومعايير العملية، ومراقبة الجودة. ولكن أ خط إنتاج احترافي يساعد في التحكم في المتغيرات التي تجعل الخصائص المتكررة ممكنة: تغذية الألياف، والتشريب، والمعالجة، وشكل السطح، وسرعة السحب، والتبريد، والقطع، وإمكانية التتبع.

لا يحتاج السوق إلى عينة مخبرية ممتازة واحدة، بل يحتاج إلى إنتاج صناعي قابل للتكرار.

عندما لا يمثل معامل المرونة المنخفض للألياف الزجاجية مشكلة

لا يُعد انخفاض معامل المرونة عيبًا بالضرورة في كل تطبيق.

في كثير من الحالات، يمكن أن يكون GFRP فعالاً للغاية عندما يراعي التصميم سلوكه.

الجدول 9: التطبيقات التي يمكن فيها تبرير استخدام الألياف الزجاجية المقواة بالبوليمر بشكل قوي

طلب	لماذا يُعد استخدام الألياف الزجاجية المقواة بالبلاستيك (GFRP) خيارًا منطقيًا؟
أسطح الجسور	مقاومة التآكل في التعرض لملح إزالة الجليد
الهياكل البحرية	لا توجد آلية لصدأ الفولاذ في البيئات الكلوريدية
مواقف السيارات	التعرض للرطوبة والكلوريد
مرافق معالجة مياه الصرف الصحي	التعرض للمواد الكيميائية والرطوبة
ألواح أرضية	سهولة الاستخدام ومقاومة التآكل
ألواح مسبقة الصب	إنتاج مُتحكم به ووزن مُخفّض
الإنشاءات الساحلية	التعرض للهواء المالح والرطوبة
المرافق الكهربائية	سلوك غير موصل وغير مغناطيسي
تطبيقات شبكة FRP	التعزيز القائم على المنطقة والمعالجة السريعة

الرسالة الصحيحة ليست "الألياف الزجاجية المقواة بالبلاستيك تحل محل الفولاذ في كل مكان".“

الرسالة الصحيحة هي:

تعتبر مادة GFRP مادة تقوية قوية عندما يتم مراعاة صلابتها وترابطها ومتانتها وقواعد تصميمها بشكل صحيح.

الآثار العملية للتصميم

بالنسبة للمهندسين والمشترين، تؤدي مسألة معامل المرونة مقابل القوة إلى العديد من القواعد العملية.

الجدول 10: القواعد العملية لاختيار حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك

قاعدة	سبب
لا تقارن فقط بوحدة ميجا باسكال	لا يُظهر مقياس ميجا باسكال الصلابة
اطلب معامل المرونة بوحدة جيجا باسكال / ميجا سي	يتحكم معامل المرونة في الإجهاد وقابلية الخدمة
اطلب قوة الشد بالكيلو نيوتن / الكيلوبنتاد	يسهل تفسير القدرة على التحمل
تحقق من المنطقة الفعالة	يعتمد مستوى التوتر على المنطقة
تحقق من عرض الشق وانحرافه	يؤثر انخفاض معامل المرونة على سلوك الخدمة
تحقق من قوة الترابط ومظهر السطح	يجب أن تنتقل القوة إلى الخرسانة
استخدم قواعد تصميم خاصة بالألياف البلاستيكية المقواة بالبوليمر	GFRP ليس فولاذًا
يتطلب الأمر تقارير اختبار خاصة بالمنتج	تختلف قيم GFRP باختلاف المنتج
تجنب الاستبدال بالقطر فقط	القطر نفسه لا يعني السلوك نفسه

ينبغي أن تكون هذه القواعد جزءًا من كل نقاش جاد حول مواصفات الألياف الزجاجية المقواة بالبلاستيك (GFRP).

المفاهيم الخاطئة الشائعة حول معامل المرونة وقوة الألياف الزجاجية المقواة بالبوليمر

• يتمثل سوء الفهم الأول في أن قوة الشد الأعلى تعني تلقائيًا أداءً أفضل في كل حالة هيكلية.
• أما الأمر الثاني فهو أن قضيب GFRP يمكن أن يحل محل الفولاذ من حيث القطر لأن قيمة MPa الخاصة به أعلى.
• أما الأمر الثالث فهو أن معامل المرونة مجرد خاصية نظرية. هذا غير صحيح. فهو يؤثر على عرض الشقوق، والانحراف، وسلوك الحمل التشغيلي.
• أما الأمر الرابع فهو أن جميع قضبان GFRP لها نفس معامل المرونة. هذا غير صحيح.
• خامساً، لا يكفي اختبار الشد وحده لإثبات الأداء الهيكلي. بل يجب مراعاة عوامل أخرى مثل قوة الترابط، وطول التثبيت، ووصلة التراكب، والمتانة، وشروط التصميم.
• الادعاء السادس هو أن انخفاض معامل المرونة يجعل الألياف الزجاجية المقواة بالبوليمر ضعيفة. هذا غير صحيح أيضاً. انخفاض معامل المرونة يعني اختلاف الصلابة، وليس بالضرورة ضعف القوة.
• لا ينبغي للمقال الجيد أو ورقة البيانات أو مناقشة المبيعات أن تخفي هذه الفروقات، بل يجب أن تشرحها بوضوح.
• هكذا تُبنى الثقة.

خاتمة

حديد التسليح المصنوع من البلاستيك المقوى بألياف زجاجية لا ينبغي الحكم عليها من خلال قوة الشد وحدها.

قوة الشد (tells) هي مقدار الإجهاد الذي يمكن أن يتحمله القضيب قبل التمزق. معامل المرونة (tells) هو مدى صلابة القضيب تحت الحمل. يمكن أن يتمتع قضيب GFRP بقوة شد عالية ومع ذلك يكون أقل صلابة من الفولاذ.

هذا الاختلاف مهم في الهياكل الخرسانية الحقيقية. فهو يؤثر على عرض الشقوق، والانحراف، وإجهاد الخدمة، وطول التثبيت، وسلوك وصلات التراكب، وافتراضات التصميم.

هذا لا يقلل من قيمة تقوية الألياف الزجاجية المقواة بالبوليمر. بل يجعل التصميم الصحيح أكثر أهمية.

إن مادة GFRP ليست فولاذًا أضعف. إنها مادة تقوية مختلفة ذات مزايا مختلفة وقواعد هندسية مختلفة.

إن الطريقة الجادة لمقارنة الألياف الزجاجية المقواة بالبلاستيك والفولاذ لا تعتمد على رقم واحد، بل على قوة الشد، ومقاومة الشد، ومعامل المرونة، والمساحة الفعالة، والترابط، والمتانة، وسهولة الاستخدام، والتصميم القائم على المعايير.

هذا هو الفرق بين بيع مادة ما وبناء الثقة في منتج هندسي.

الأسئلة الشائعة: معامل مرونة حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك مقابل قوة الشد

يتعلم أكثر:

• فهم معيار ACI 440.11-22 لمصنعي قضبان التسليح المصنوعة من البلاستيك المقوى بألياف الزجاج (GFRP)
• كيفية قراءة ورقة البيانات الفنية لقضبان التسليح المصنوعة من الألياف الزجاجية المقواة بالبلاستيك: القوة، معامل المرونة، المساحة، قوة الترابط، والمتانة
• متى يكون حديد التسليح المصنوع من الألياف الزجاجية المقواة بالبلاستيك (GFRP) أفضل من حديد التسليح الفولاذي؟ التطبيقات، والحدود، والأدلة
• مقارنة عددية بين قضبان التسليح المصنوعة من الألياف الزجاجية المقواة بالبلاستيك وقضبان التسليح الفولاذية من حيث الوزن والقوة والخصائص الهندسية
• خط إنتاج حديد التسليح GFRP الاحترافي
• الوثائق الفنية
