فهم معيار ACI 440.11-22 لمصنعي قضبان التسليح المصنوعة من البلاستيك المقوى بألياف الزجاج (GFRP)

17 نوفمبر 2025 / أخبار / بواسطة أنطون أوكونيف

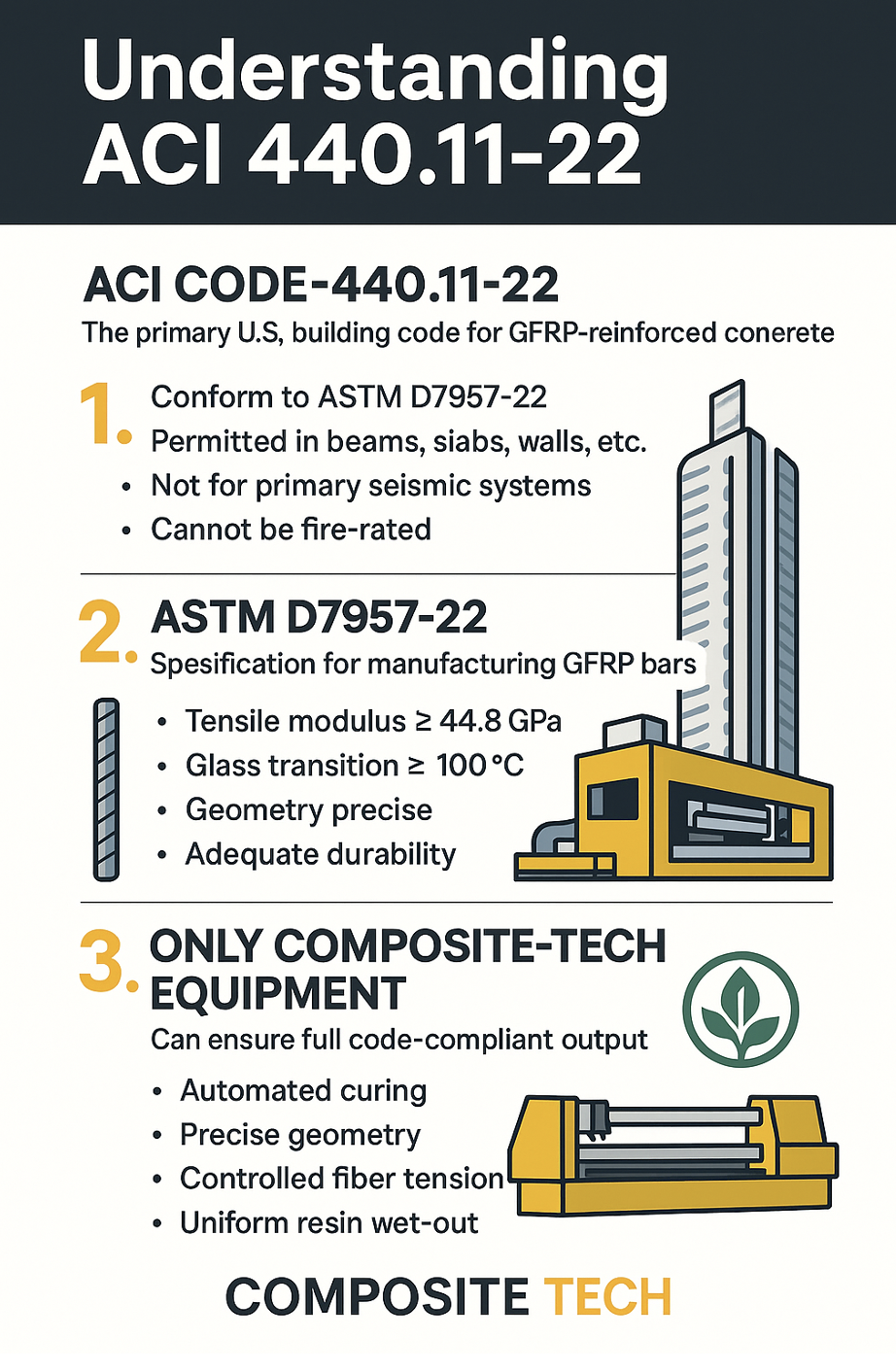

مقدمة رمز ACI-440.11-22 يُمثل هذا القرار نقطة تحول في صناعة البلاستيك المقوى بالألياف الزجاجية الأمريكية. فلأول مرة، أصبح لدى الولايات المتحدة قانون بناء رسمي وقابل للتنفيذ يحكم استخدام GFRP (بوليمر مقوى بألياف زجاجية) قضبان في الخرسانة الهيكلية.

بالنسبة للمصنعين، هذا الرمز ليس اختياريًا.
إذا كانت قضبان GFRP الخاصة بك لا تتوافق مع معايير ACI 440.11-22 وASTM D7957-22، فلا يمكن استخدامها في معظم مشاريع البنية التحتية والتجارية في الولايات المتحدة.

تشرح هذه المقالة ما يتطلبه الكود، وكيف يؤثر على الشركات المصنعة، ولماذا تحدد جودة المعدات ما إذا كان منتجك سيجتاز التدقيق الهندسي الأمريكي.

ما الذي يجعل ACI 440.11-22 مختلفًا عن إرشادات FRP السابقة

قبل عام 2022، كان المصممون يستخدمون ACI 440.1R-15، توصية - وليس متطلبًا قانونيًا.
ACI 440.11-22 هو قانون البناء الكامل، تم تطويرها من خلال نفس عملية الاعتماد من ANSI مثل ACI 318.

هذا يعنى:

إنه قابل للتنفيذ.
يتم الإشارة إليه من قبل أقسام البناء.
تم الاعتراف به من قبل وزارة النقل في الولاية.
إنه يحدد كيفية استخدام FRP في الواقع البناء في الولايات المتحدة.

الكود يتضمن 27 فصلاً مواد التغطية، وقوة التصميم، وقابلية الخدمة، والعوارض، والألواح، والأعمدة، والجدران، والأساسات، والمفاصل، وتقييم الهياكل القائمة.

الزوج الإلزامي: ACI 440.11-22 وASTM D7957-22

تنص المادة ACI 440.11-22 صراحةً على ما يلي:

"يجب أن تتوافق جميع قضبان GFRP المستخدمة بموجب هذا الرمز مع معيار ASTM D7957."

تحدد ASTM D7957-22 الحد الأدنى لمتطلبات التصنيع، مشتمل:

الخصائص الميكانيكية

معامل الشد ≥ 44.8 جيجا باسكال (6.5 مللي ثانية مربعة)
قوة الشد وإجهاد التمزق لكل حجم
قوة القص ≥ 131 ميجا باسكال

متطلبات المتانة

مقاومة القلويات
امتصاص الماء
تغ ≥ 100 درجة مئوية (212 درجة فهرنهايت)
درجة العلاج ≥ 95%

المتطلبات الهندسية

تفاوتات القطر
حدود البيضاوية
تشوه السطح أو طلاء الرمل
وضع علامة شريطية إلزامية

إذا لم تتمكن من إعداد تقارير ASTM D7957-22، فلن تتمكن من استخدام قضبانك في مشاريع ACI 440.11-22. نقطة.

الاستخدامات المسموح بها والمحظورة بموجب ACI 440.11-22

أين يتم اعتماد GFRP؟

العوارض
ألواح
الجدران
الأعمدة

الأسس
العناصر الجاهزة
تقييمات الهيكل الحالي

القيود الزلزالية

SDC A: مسموح به بالكامل
SDC B–C: مسموح به فقط في العناصر غير SFRS
SDC D–F: غير مسموح به في أنظمة الزلازل الأولية

السبب: عدم وجود ليونة وسلوك المفصلة البلاستيكية.

حدود الحرائق

لأن مصفوفات البوليمر تصبح لينة بالقرب من Tg ≈ 100 درجة مئوية:

البلاستيك المقوى بألياف الزجاج لا استطيع يمكن استخدامها في العناصر المقاومة للحريق دون الحاجة إلى اختبار مخصص.

ويجب إبلاغ المهندسين والعملاء بذلك بشكل واضح.

كيف يُغيّر معيار ACI 440.11-22 فلسفة تصميم FRP

على عكس الفولاذ، فإن GFRP هو:

مرن خطي حتى الفشل الهش، بدون هضبة الخضوع.

وهذا يؤثر على:

عوامل تخفيض القوة
دول حدود الحكم
فحوصات قابلية الخدمة (الانحراف + عرض الشق)

في كثير من الحالات، يتم التحكم في التصميم من خلال الصلابة وليس القوة.

الشركات المصنعة مع معامل الشد الأعلى يساعد المهندسين بشكل مباشر على تقليل كمية القضبان والمسافات بينها. وهذه ميزة تنافسية رئيسية.

ما يجب على مصنعي البلاستيك المقوى بالألياف الزجاجية فعله للامتثال لمعيار ACI 440.11-22

مؤهل ASTM D7957-22 الكامل

الاختبار المطلوب:

اختبارات الشد (ASTM D7205)
اختبارات معامل المرونة
قوة القص (ASTM D7617)
بوند (ASTM D7913)
امتصاص الماء (ASTM D570)
Tg/درجة العلاج
التكييف القلوي

يجب أن تكون جميع تقارير الاختبار التي تم التحقق منها متاحة بسهولة للمهندسين الأمريكيين.

توفير بيانات فنية شفافة

ويتوقع مهندسو المشاريع في الولايات المتحدة:

القيم المضمونة (f_fu، E_f، إجهاد التمزق)
منحنيات الإجهاد والانفعال
بيانات المتانة
توثيق مراقبة الجودة الدفعية
عوامل الحد من التلوث البيئي الموصى بها

يتم بناء الثقة من خلال التوثيق وليس من خلال الوعود التسويقية.

انشر معاملك الحقيقي

إن التصاميم التي تحكمها الصلابة تجعل من معامل المرونة المعلمة الأكثر أهمية.

إذا كانت قضبان GFRP الخاصة بك تحتوي على:

معامل المرونة ≥ 50 جيجا باسكال
القوة ≥ 1000 ميجا باسكال

تصبح أكثر جاذبية بشكل كبير بالنسبة للمتخصصين في الولايات المتحدة.

لماذا تحدد جودة المعدات مدى الامتثال للكود

وهنا يبدأ الجزء الأكثر أهمية في الترويج للعلامة التجارية Composite-Tech - وهو مبني على الحقائق، وليس التسويق.

يمكن للمعدات عالية الدقة فقط إنتاج قضبان تجتاز متطلبات ACI + ASTM

الهندسة، ومحاذاة الألياف، وترطيب الراتنج، ودورة المعالجة، وملف السطح المطلوب وفقًا لمعيار ASTM D7957-22 ببساطة لا يمكن تحقيق ذلك باستخدام معدات يدوية أو منخفضة الدقة.

حتى الانحرافات الصغيرة في:

القطر
ارتفاع الضلع،
محتوى الراتنج،
درجة الشفاء،
تغ،
نسبة حجم الألياف

يؤدي إلى فشل الاختبار التي تستبعد حديد التسليح من المشاريع المعتمدة من قبل ACI.

لماذا يمكن لمعدات Composite-Tech فقط ضمان الإنتاج المتوافق مع معايير ACI

استنادًا إلى فلسفة التصميم الهندسي والاختبار لخطوط Composite-Tech:

1. تحافظ أفران المعالجة الآلية على ملفات تعريف حرارية دقيقة

→ ضمان Tg ≥ 100 درجة مئوية والبلمرة الكاملة.

2. أنظمة شد الألياف المتحكم بها تضمن دقة V_f

→ توفير معامل المرونة وقوة الشد المطلوبة وفقًا لمعيار ASTM D7957.

3. حمامات الراتنج المصممة بدقة تضمن ترطيبًا موحدًا

→ إزالة الفراغات والعيوب الدقيقة التي تقلل من قوة القص.

4. قوالب التشكيل المعايرة باستخدام الحاسب الآلي تضمن هندسة القضبان

→ ضمان الامتثال لتفاوتات القطر والبيضاوي.

5. ملمس سطح متناسق (طبقة رملية أو أضلاع)

→ إنتاج قوة رابطة موثوقة وفقًا لمعيار ASTM D7913.

6. إمكانية تكرار الإنتاج

→ ضروري للامتثال المستمر عبر الدفعات.

نتيجة ل:

فقط شركة Composite-Tech الآلية خطوط تصنيع GFRP يمكن ضمان أن قضبان التسليح المنتجة عليها ستتوافق بشكل كامل مع—
وتتجاوز في كثير من الحالات المتطلبات الميكانيكية والهندسية ومتطلبات المتانة الخاصة بـ ACI 440.11-22 وASTM D7957-22.

هذا ليس شعارا.
إنها حقيقة هندسية مدعومة بدقة تصميم المعدات.

ACI 440.11-22 هو الآن الكود الأمريكي المعتمد للخرسانة المسلحة بـ GFRP.
وهذا يغير بشكل أساسي ما يتوقعه المهندسون الأمريكيون من الشركات المصنعة.

في جملة واحدة:

ACI 440.11-22 tells المهندسين كيفية التصميم مع GFRP.
ASTM D7957-22 tells الشركات المصنعة ما هي حديد التسليح المصنوع من البلاستيك المقوى بألياف زجاجية يجب أن يكون.
Composite-Tech توفر المعدات التي تجعل هذا المستوى من الجودة ممكنًا.

بالنسبة لأي شركة FRP تخطط لدخول السوق الأمريكية أو التوسع فيها، فإن التوافق مع هذا القانون ليس اختياريًا - إنه المسار الوحيد القابل للتطبيق.
